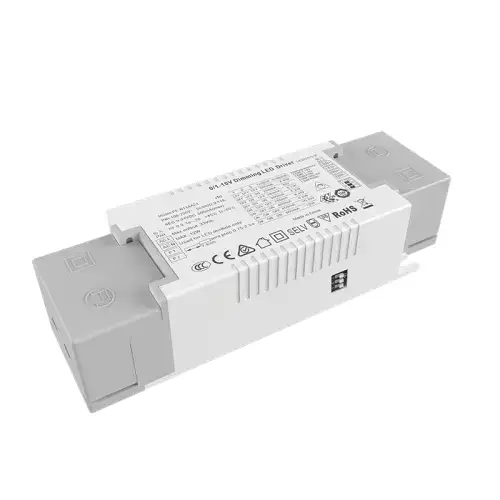

10W constante stroom 0/1-10V CCT dimbare LED-driver

Als professionele fabrikant wil Starwell u graag een hoogwaardige 10W constante stroom 0/1-10V CCT dimbare LED-driver leveren. Om een ​​visuele perceptie van de helderheid te bereiken, zijn de gebruikte grondstoffen eerstelijnsmerken, een geïmporteerd chip-ultradiep dimontwerp, passend bij een verscheidenheid aan intelligente dimsystemen op de markt. Nauwkeurige controle van de kleurtemperatuur, ultraklein ontwerp (als het systeem een ​​gemengde kleurtemperatuurmodus is met twee kanalen voor helderheidsaanpassing tegelijkertijd, moet het programma worden aangepast).

Specificatie

Kenmerken:

1. integreer meerdere dim- en kleurafstemmingsinterfaces 2.0 / 1-10v helderheidsaanpassing, kleurafstemmingstemperatuur

3. digitale stuuruitgang zonder stroboscopisch

4. AC-ingangsbereik 200-250 V

5. natuurlijke luchtkoeling, vochtbestendig, warmtegeleidend siliconen warmteafvoerproces

6. diep dimmend ontwerp

7. meerdere beveiligingsfuncties

8. krimpontwerp, handig en snel

Sollicitatie:

1. Led tweekleurige lichtbron

2. villa intelligente verlichting

3. Er is toegang tot een draadloos intelligent verlichtingssysteem

4. museumverlichting

5. hoogwaardige commerciële verlichting

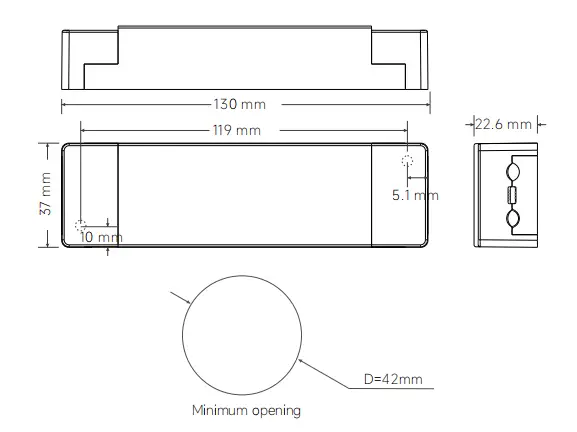

Afmetingen:

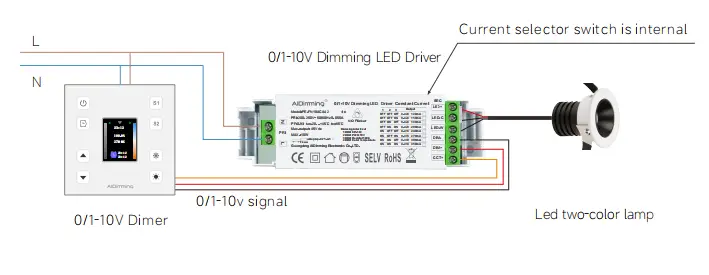

Bedrading:

1. Bedrading ingangsterminal: geschikt voor draaddikte 22awg-14awg (0,5 mm2 – 1,5 mm2), strippen vereist 9-10 mm blik

2. Bedrading uitgangsterminal: geschikt voor draaddikte 22awg-12awg (0,5 mm2 – 1,5 mm2), strippen vereist 6-7 mm blik

3. Bedrading van de uitgangsaansluiting: de positieve pool van de uitgangs-LED is de gemeenschappelijke aansluiting en de driedraads-led kan

worden aangesloten op een van de positieve polen.

Gebruiksaanwijzing:

Tenzij anders aangegeven, worden alle specificaties en parameters gemeten bij 230VAC ingang, nominale belasting en 25 ℃ omgevingstemperatuur.

Temperatuur

Dit product heeft een perslijndop aan de ingang, met zelfborgende klemming, deze kan met een schroevendraaier worden geopend, dan kunt u

ziet de ingangsterminal verbonden met de AC-lijn L en de nullijn N, de uitgangsterminal sluit een aan volgens de

productlabel, let op de positieve en negatieve pool.

**1: let op het onderscheid tussen invoer en uitvoer, sluit correct aan en schakel vervolgens in

**2: sluit eerst de belasting van de DC-uitgang aan, open de driver na controle; in de constante stroommodus, als er stroom is

aan bij open circuit, schakel dan de driver uit en kan de LED pas aansluiten als de elektrische energie is opgeslagen door de uitgang

laat los, anders kan de LED beschadigd raken;

**3.Dit type driver is alleen beperkt tot het gebruik van LED-lampen, het ingangsspanningsbereik is AC200-250V, de warmte-isolatie

katoen en andere items die de warmteafvoer van het product belemmeren, dat voldoet aan het product onder de specificaties

uitgangsspanning, stroombereik, de gebruiksomgevingstemperatuur is -20-45 graden en het oppervlak kan het niet bedekken

omgevingsomstandigheden geniet dit product 5 jaar gratis garantie.

1. De LED-lamp gaat niet branden nadat de dimdriver voor de eerste keer is aangesloten. Schakel de AC-ingang uit en controleer

als volgt:

1) of het DC-uitgangscontact al dan niet slecht is;

2) of de DC-uitgangspolariteit is omgekeerd, of dat het LED-bord anti-gelast is;

3) of de AC-ingang slecht contact is, test na het elimineren van deze fouten;

2.Het apparaat heeft een goede verbinding, LED-lampjes, maar de LED flikkert. Schakel de AC-ingang uit en controleer als volgt:

1). Of de parameters en de werkelijke parameters al dan niet overeenkomen.

2). Neem tijdig contact met ons op als u vragen heeft over het gebruik, we zullen ons best doen om de problemen met u op te lossen.

Verschil tussen 0-10V en 1-10V:

1. Wanneer de 0/10V-dimmer is ingesteld op de maximale 10V, zal de uitgangsstroom 100% van het uitgangsvermogen bereiken en de helderheid 100%. Wanneer de 0-10V-dimmer wordt afgesteld op 0V, zal de stroom gelijk zijn aan de

minimaal, en het licht wordt uitgeschakeld; Wanneer het dimmen van 1-10V wordt afgesteld op 1V, is de stroom het minimum en is het licht uit.

2. Verschil tussen 0-10V en 1-10V dimmen: verschillende start- en sluitspanning, 0-10V is ingeschakeld bij 0,7V,

(de minimale helderheid) 1-10V staat aan bij 1,2V (de minimale helderheid).

3. Digitale dimdriver 0-10V en 1-10V dimmen automatische identificatie twee dimmodi.

4. Hetzelfde signaalcircuit regelt tegelijkertijd licht en donker.

5. Dimmer (dimsysteem) is onderverdeeld in 0-10V en 1-10V dimsignalen.

6. Dimcompatibiliteit houdt verband met de besturingsafstand van de signaallijn en het aantal besturingsvoedingen.

Als het getal te groot is of de signaallijn te lang is, zullen er problemen optreden zoals het niet lager kunnen afstellen en het niet afstellen.
