China 22 kW OBC-oplader Leveranciers, fabrikanten - fabrieks directe prijs

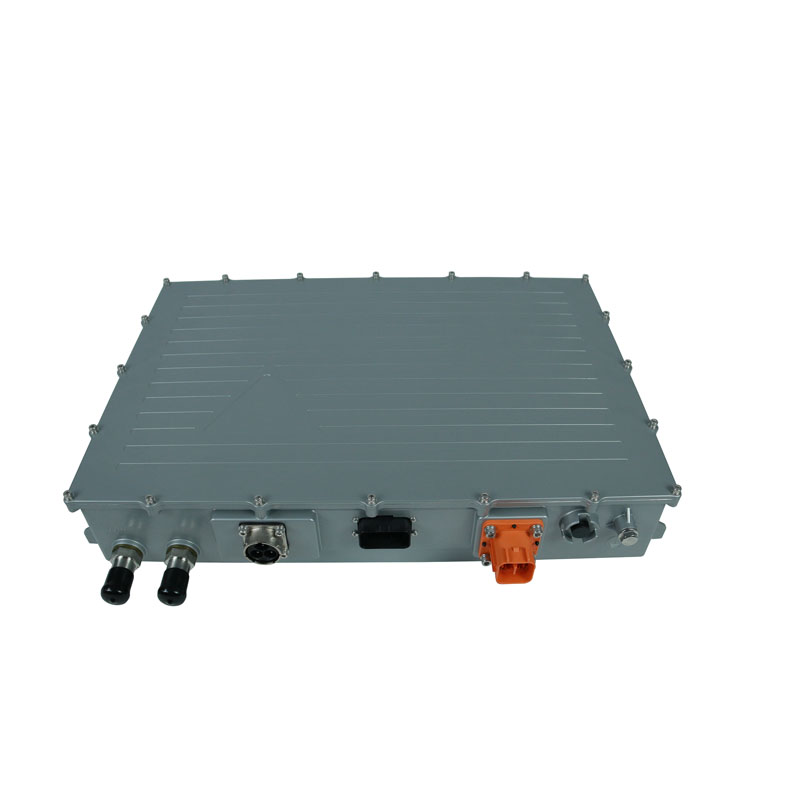

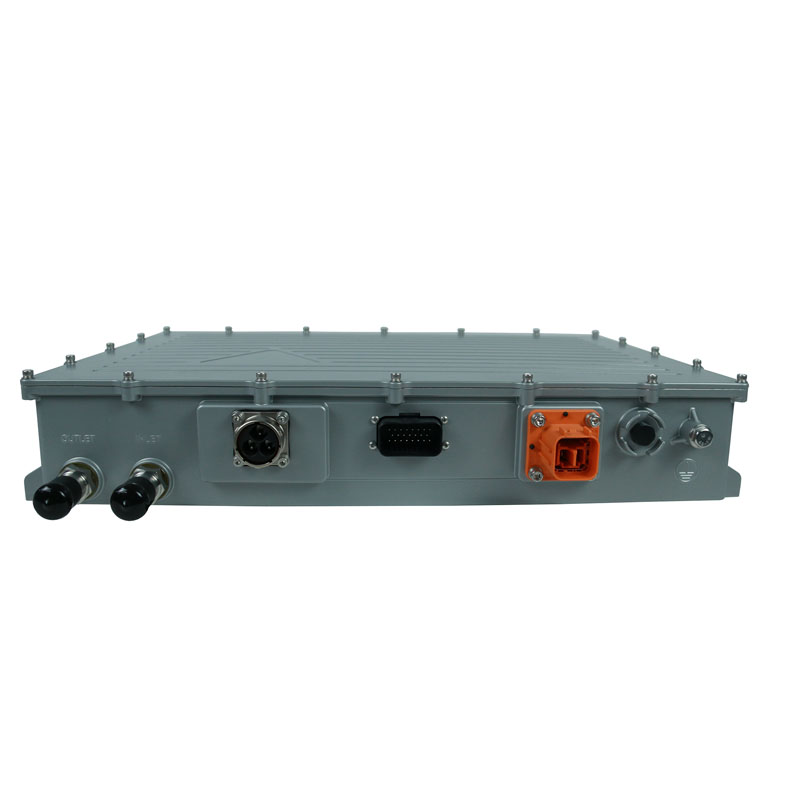

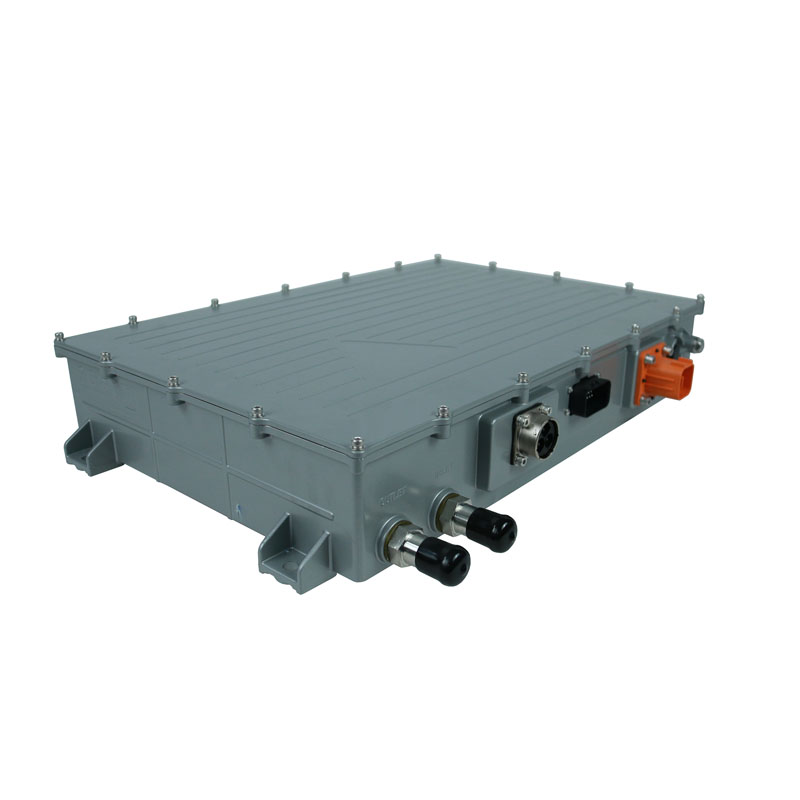

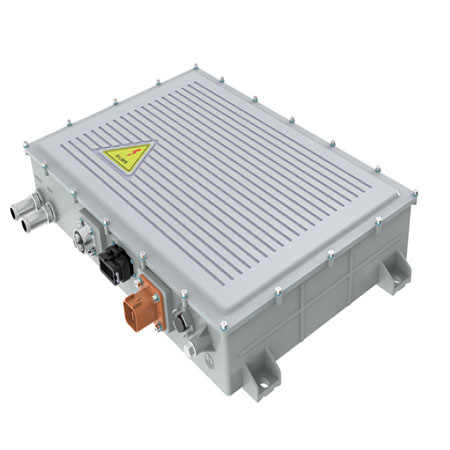

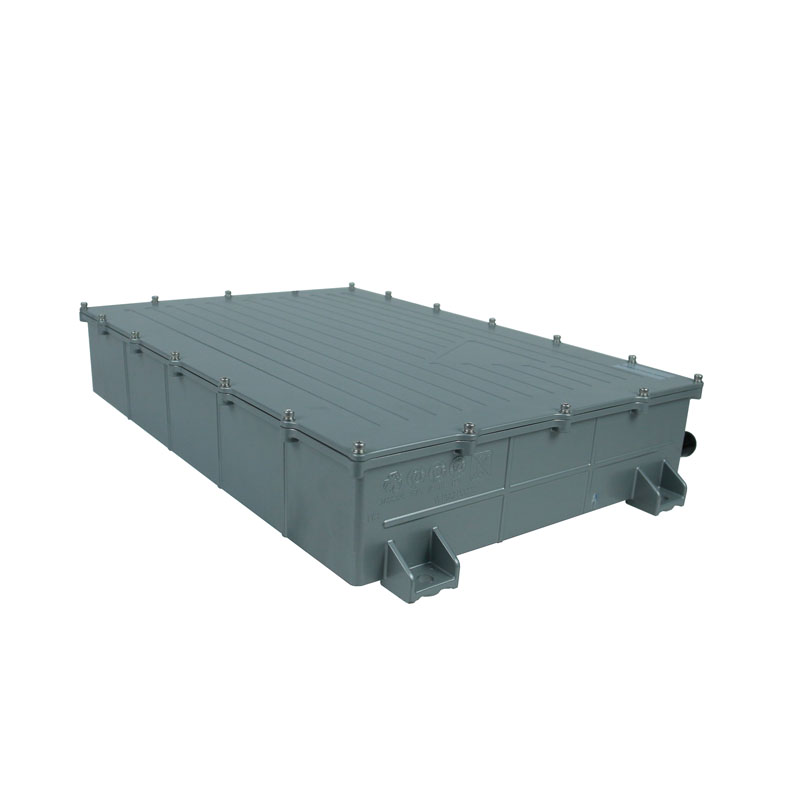

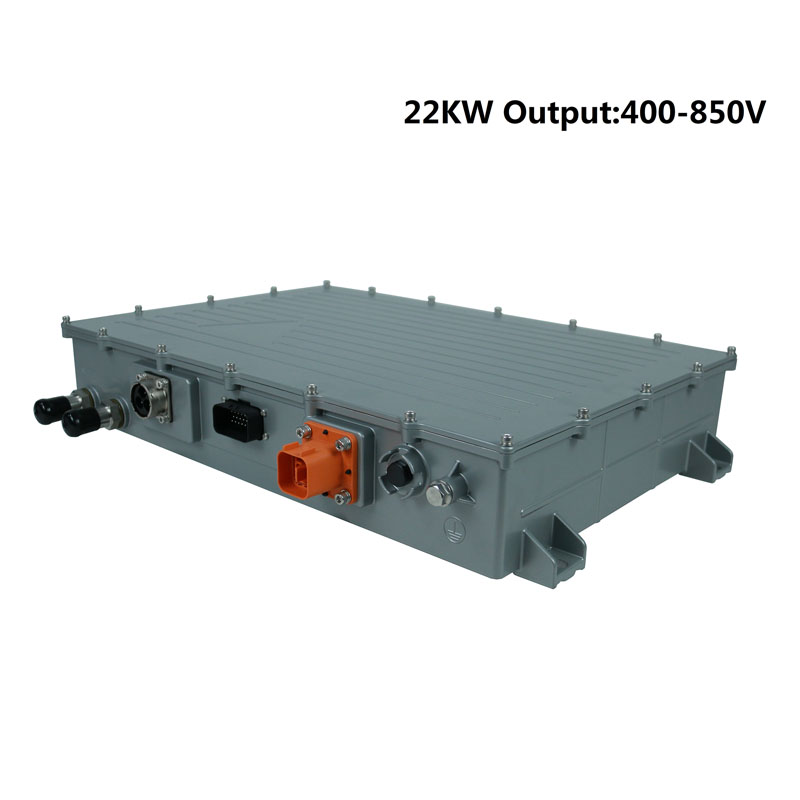

De OBC (On-Board Charger) uit de SW-AS22000-serie is speciaal ontworpen voor toepassingen met grotere laders, zoals bussen en commerciële vrachtwagens. Het beschikt over een driefasige AC-ingang en een breed uitgangsspanningsbereik van 400 VDC tot 850 VDC. De OBC is gebouwd om zware omstandigheden te weerstaan, inclusief trillingen, thermische schokken en extreme temperatuurbereiken.

Een van de opvallende kenmerken van de SW-AS22000-serie is het vloeistofkoelsysteem, dat helpt de warmte efficiënt af te voeren en optimale prestaties te garanderen. De OBC wordt ook geleverd met een IP67-behuizing, die bescherming biedt tegen het binnendringen van stof en water.

De OBC is programmeerbaar dankzij de onafhankelijke besturingseenheid die erin is geïntegreerd. Dankzij deze flexibiliteit kan de lader worden aangepast aan de individuele eisen van de klant. Bovendien heeft de SW-AS22000-serie een uitstekend aanpassingsvermogen aan meerdere netwerken, waardoor deze voldoet aan internationale normen zoals SAE J1772 en EN61851.

De 22 kW OBC-lader maakt gebruik van processorgestuurde laadalgoritmen, die de laadefficiëntie optimaliseren en bijdragen aan een langere levensduur van zowel de batterijlader als de hoogspanningsbatterij (HV). Deze algoritmen zorgen ervoor dat het laadproces is afgestemd op de specifieke kenmerken van de batterij die wordt opgeladen, waardoor de prestaties en levensduur worden gemaximaliseerd.

Qua toepassingsbereik ondersteunt de PCHG-AS22000-serie, vervaardigd door STARWELL, verschillende batterijtypen. Dit omvat loodzuurbatterijen, lithium-ionbatterijen, ternaire lithium-ionbatterijen en lithiumijzerfosfaatbatterijen. De 22kw OBC-lader is speciaal ontworpen om deze accutypes effectief en veilig op te laden.

Bovendien ondersteunt de SW-AS22000-serie communicatie via het CAN BUS-protocol, waardoor deze kan worden geïntegreerd met andere voertuigsystemen voor verbeterde controle- en monitoringmogelijkheden.

Belangrijkste kenmerk

★Voldoet aan driefasige AC-ingang.

★Voldoet aan SAE J1772 en EN61851.

★Compacte en lichtgewicht constructie.

★Constant vermogen en constante stroom opladen mogelijk.

★ Trillingsbestendig en IP67 voor gebruik aan boord.

★Firmware kan worden geüpgraded via CAN-bus.

★DC High Voltage Interlock Loop (HVIL)-bescherming.

★ Nauwkeurig en efficiënt laadvermogen.

Functie en functie:

Type	22 kW ingebouwde lader
Model	SW-AS22000
Beoordeel uitgangsspanning	700V
Oplaadmodus	Reactiemodus (kan communiceren)

AC-ingang	3 fases	Eenheid
Ingangsspanningsbereik	152–465	V
Ingangsfrequentiebereik	47 – 63	Hz
Wisselstroom THD	< 5	%
Krachtfactor	> 0,99
Efficiëntie	> 94 @ van 50% tot maximale belasting	%
Max. ingangsstroom (eff)	64	A
Maximaal ingangsvermogen	22	kVA
INRUSH-stroom	< 40 @ 380Vac	A

DC-uitgang		Eenheid
Programmeerbaar spanningsbereik	400 – 850	Vdc
Min. spanning Constant vermogensbereik	700	Vdc
Nauwkeurigheid van de laadspanning	≤1	%
Nauwkeurigheid laadstroom	≤5	%
Laadstroomrimpelamplitude	≤1	%
Max. uitgangsvermogen	11	kW
Max. laadstroom	18	Adc
Uitgangsresponstijd	≤5	S
Voorladen	intern

Oplaadfunctie
Oplaadfunctie	Opladen volgens BMS-communicatie
Communicatiefunctie	CAN-busbesturing
Communicatie protocol (naar GBS)	Volgens SAE J1939/gedefinieerd door klant
Baudrate CAN-communicatie	250/500 kbps, zonder afsluitweerstand.
AC-laadcontrole	Voldoet aan SAE J1772 en EN 61851 Wanneer SAE J1772 is ingeschakeld, voldoet de lader volledig aan SAE J1772 Elektriciteitscentrale (EVSE SAE J1772-compatibel, niveau 1 en 2). Wanneer EN 61851 is ingeschakeld, voldoet de lader volledig aan EN 61851 Elektriciteitscentrale.
Wakker worden	12V signaal Hardwire wakker worden BMS-wekopdracht CP, CC-signaal wordt wakker
