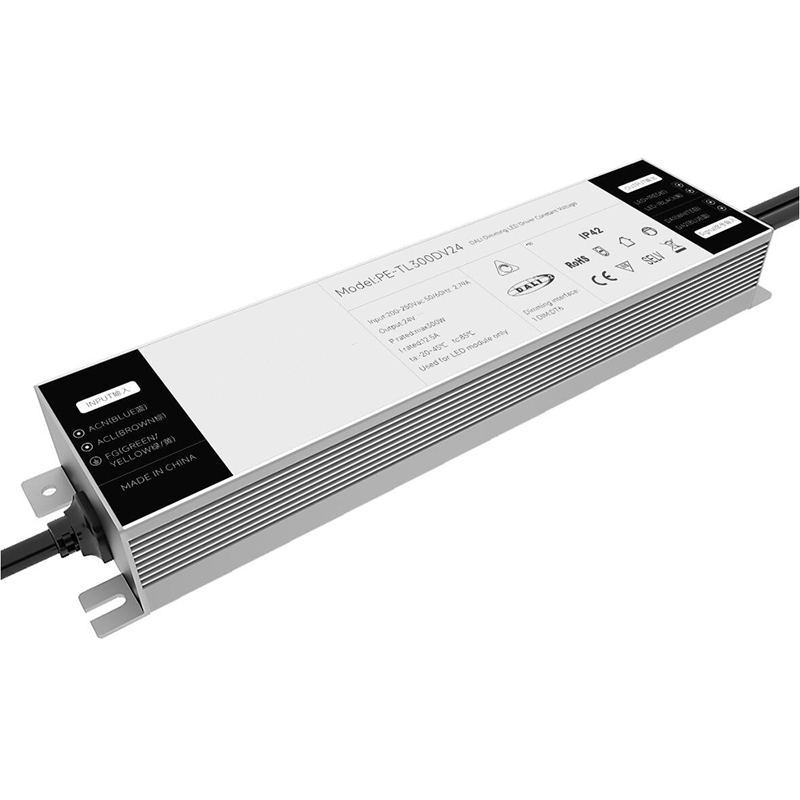

DALI LED-driver van 250 W met constante spanning

De DALI LED-driver van 250 W met constante spanning is een type LED-driver die speciaal is ontworpen om te werken met LED-verlichtingssystemen die een voeding met constante spanning vereisen. Het is compatibel met het DALI-besturingsprotocol (Digital Addressable Lighting Interface), dat digitale bediening en dimmen van de LED-verlichting mogelijk maakt.

Stuur onderzoek

PE-TL250DV maakt gebruik van een speciaal lasproces voor aluminium schaal, aluminium schaal en interne warmtegeleiding silicagel warmteafvoer, stabieler gebruik, alle grondstoffen zijn eerstelijnsmerken en geïmporteerde chips overschrijden. Het diepdimontwerp sluit aan bij het intelligente dimsysteem van diverse merken in de markt. Anti-piekspanning 2KV, soepel dimmen, geen stroboscopisch, weinig ruis tijdens het dimproces.

Functies:

1. De Dali-standaardinterface voldoet aan de Dali 144-normen

2. Dali2-certificering, Dali-lid

3. Digitale bediening, output geen flikkering

4. Internationaal algemeen AC-ingangsbereik van 100-250V

5. Natuurlijke luchtkoeling, vochtbestendig, warmtegeleiding, silicagel warmteafvoerproces

6. Zelfontwikkelde dieptedimcurve

7. Meerdere beveiligingsfuncties

8. Speciaal aluminium lasproces, ultraklein volumeontwerp

9. Voldoen aan de ERP-standaard en het standby-stroomverbruik is minder dan 0,5 W

10. Grootte: 265 * 63 * 35 mm

Modellijst:

DALI LED-driver van 250 W met constante spanning

Serie	Dimmg-type	Model	Invoer	Stroom	PF	Uitgangsspanning	Uitgangsstroom
PE-IL60DV 60W	DALI	PE-IL60DV24	AC100V-250V	60W	0,96PF THD<10%	24V	2,5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	DALI	PE-IL100DV24	AC100V-250V	100W	0,96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8,3A
PE-IL150DV 150W	DALI	PE-IL150DV24	AC100V-250V	150W	0,96PF THD<10%	24V	6,25A
		PE-IL150DV12				12V	10 A
PE-TL250DV 250W	DALI	PE-TL250DV12	AC100V-250V	250W	0,96PF THD<10%	24V	10.41 uur
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	DALI	PE-TL300DV12	AC100V-250V	300W	0,96PF THD<10%	24V	12,5A
		PE-TL350DV24				12V	25A

Sollicitatie:

1. Ledstriplicht

2.Villa intelligente verlichting

3.Het kan worden aangesloten op het intelligente DALI-verlichtingssysteem

4. Museumverlichting

Specificatie:

Model		PE-TL250DV24	PE-TL250DV12
UITGANG	Uitgangsspanning	24Vdc	12Vdc
	Maximale uitgangsspanning	10,4A	20,8A
	Geen belasting uitgangsspanning	24Vdc	12Vdc
	Laadvermogensbereik	0-10,4A	0-20,8A
	Uitgangsvermogen	0-250W	0-250W
	Stroboscoopniveau	Geen flikkering
	Dimbereik	0~100%, LEDstart bij 0,03% mogelijk.
	PWM-dimfrequentie	>3600 Hz
	Huidige nauwkeurigheid	±3%
	Uitschakelmodus	geheugenfunctie bij uitschakelen
INVOER	Diminterface	DALI (IEC62386)Signaalstuurstroom < 2mA
	Ingangsspanningsbereik	100-250Vac
	Frequentie	50/60 Hz
	Invoerstroom	<1,7A ac100v
	Krachtfactor	PF>0,98/100V AC (bij volledige belasting)
	THD	230Vac@THD <8% (bij volledige belasting)
	Efficiëntie (typ.)	89%	88%
	Stand-by-vermogen	0,4 W
	Inschakelstroom (typ.)	koude start48A@230Vac
	Anti-golf	L-N: 2kV
	Lekstroom	<0,25mA/230Vac
OMGEVING	Werktemperatuur	ta: 45°C tc: 80°C
	Werkvochtigheid	20 ~ 95% RV, niet-condenserend
	Opslagtemperatuur, vochtigheid	-40~80°C, 10~95%RV
	Temp.Coëfficiënt	±0,03%/°C(0-50)°C
	Trillingen	10~500Hz, 2G 12min./1cyclus, periode van 72min. elk langs de X-, Y- en Z-assen.
BESCHERMING	Bescherming tegen oververhitting	Intelligent aanpassen of uitschakelen van de uitgangsstroom als de PCB-temperatuur ≥110°C, automatisch herstelt.
	Bescherming tegen overbelasting	Schakel de uitgang uit wanneer nominaal vermogen ≥102%, automatisch herstelt.
	Kortsluitingsbeveiliging	Automatisch uitgeschakeld als kortsluiting optreedt, automatisch herstelt.
	Bescherming tegen niet-belasting	uitgangsconstante spanning.
VEILIGHEID & EMC	Bestand tegen spanning	I/P-O/P: 3750Vac
	Isolatieweerstand	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Veiligheidsnormen	IEC/EN61347-1, IEC/EN61347-2-13
	EMC-emissie	EN55015, EN61000-3-2 Klasse C, IEC61000-3-3
	EMC-immuniteit	EN61000-4-2,3,4,5,6,8,11, EN61547
	Stroboscoopteststandaard	IEEE 1789
ANDEREN	Dimensie	2656335mm (L×B×H)
	Inpakken	Doos
	Gewicht (GW)	604g±10g

Dimensie:

Etiket:

Schakelschema:

De abnormale omstandigheden en de bijbehorende behandelmethoden:

Digitaal adresseerbare verlichtingsinterface (DALI)

De DALI-slave-unit verzendt alleen dataverzoeken van de master-unit, dat wil zeggen dat hij de modus voor het beantwoorden van opdrachten overneemt

Er zijn maximaal 64 slave-units in hetzelfde DALI-netwerk, elke unit heeft een apart adres (kort adres). Een salve-unit kan ook aan een bepaalde groep worden toegewezen, en een slave-unit kan tot een andere groep behoren, er kan een salve-unit bestaan maximaal 16 groepen tegelijk, elke unit kan 16 scenario's instellen.

De belangrijkste kenmerken van het DALI-protocol

1)Asynchrone seriële communicatie.

2)1200 baudrate, met behulp van het Manchester-coderingsformaat.

3)Twee leugens differentieel signaal.

4) Het hoge niveau wanneer de differentiële spanning groter is dan 9,5 V.

5) Het lage niveau wanneer de differentiële spanning minder is dan 6,5 V.

6) De hoofdeenheid bestuurt het communicatieproces.

7) Eén DALI-bus kan verbinding maken met 64 slave-units.

8)Elke slave-unit kan individueel worden geadresseerd.

DALI elektrische specificatie

In de inactieve toestand, van de machine-eenheidmethode tot het besturen van de bus:

1) Hoog uitgangsvermogen op normale tijd, niet voor interferentie in het hold-signaal.
