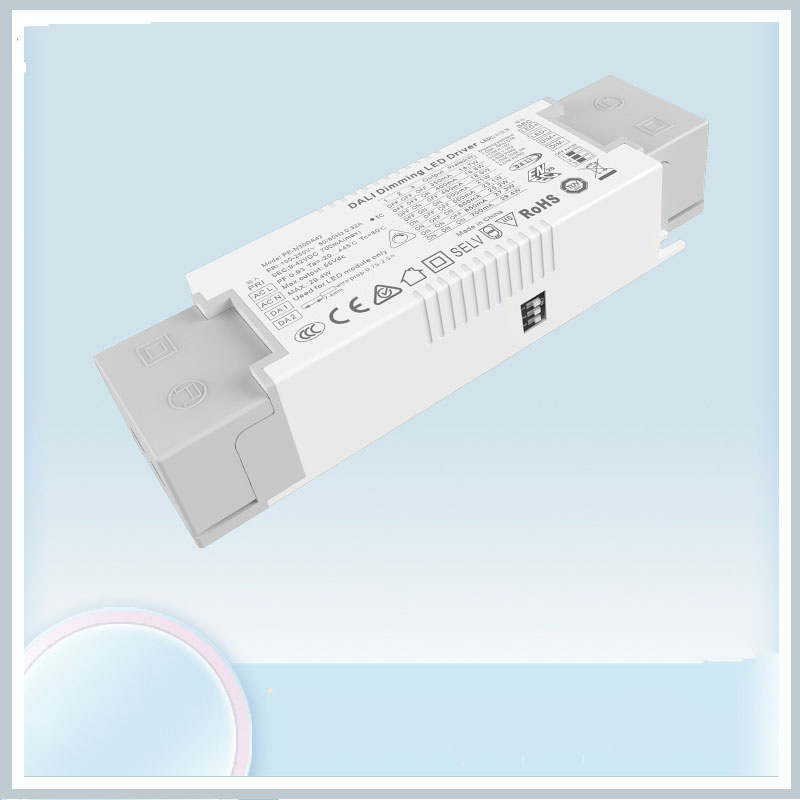

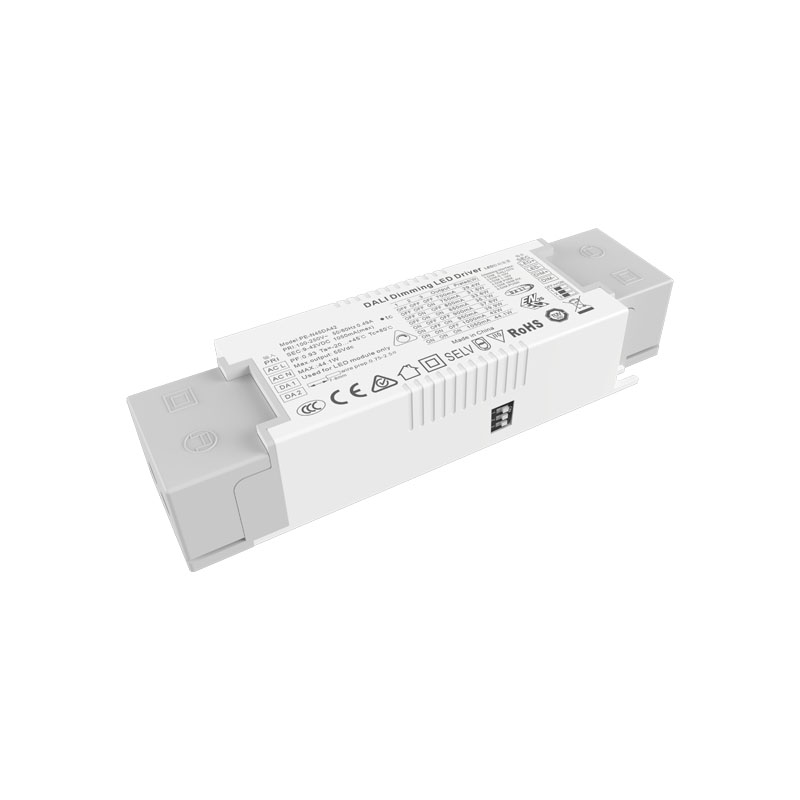

30W constante stroom DALI dimbare LED-driver

STARWELL is een van de professionele leiders in China 30W constante stroom DALI dimbare LED-driverfabrikanten met een hoge kwaliteit en een redelijke prijs. Welkom om contact met ons op te nemen.
DALI (Digital Addressable Lighting Interface) is een internationale standaard voor de besturing van elektronische voorschakelapparaten, transformatoren, LED's, noodverlichting en uitgangsborden in een eenvoudig te beheren digitaal lichtregelsysteem.

Stuur onderzoek

Een van de Chinese fabrikanten van 30W constante stroom DALI dimbare LED-drivers, die uitstekende kwaliteit biedt tegen een concurrerende prijs, is STARWELL. Neem gerust contact op.

DALI Dimming LED Driver is een van de constante stroom dimmen LED-drivers ontwikkeld door mijn bedrijf met een hoge arbeidsfactor, hoge efficiëntie, hoge precisie, het gebruik van de efficiënte stabiele schakelbesturingschip met laag verlies en de hoogwaardige componenten zorgt voor een laag geluidsniveau, energiebesparing, milieubescherming, lange levensduur en andere kenmerken.

PE-N30DA heeft DALI/Push/0-10V/1-10V/PWM/R DIM zes dimmanieren, gebruik de DIP-schakelaar om de dimfunctie te wijzigen, zonder elkaar te hinderen en niet tegelijkertijd aanwezig te zijn.

Diminterface:

1. DALI-dimmen, gebruik standaard DALI-signaalinterface. kan matchen met alle DALI-besturingssystemen in de marker.

2.0-10V dimmen, gebruik de standaard 0-10V /100K weerstand/10V PWM dimmen.

30W constante stroom DALI dimbare LED-driver Kenmerken:

1. Geïntegreerde DALI/Push/0-10V/1-10V/PWM/R DIM standaard diminterface

2. Met PUSH-functie om PUSH-dimmen te realiseren

3. Digitale besturingsuitgang, flikkervrij

4. Internationaal algemeen AC-ingangsbereik van 100-250V

5. Type bescherming: kortsluiting / overstroom / overspanning

6. Natuurlijke koude wind

7. Grote terminal vergrendeld met een schroef

8. Economische en gemakkelijke installatie

9. Voldoe aan de wereldveiligheidsnormen voor verlichtingsapparatuur

10. Beschermingsklasse II

11. 5 jaar garantie

12. TUV CE SAA ENEC-certificaten

13. Grootte: 147,5*43*30mm

30W constante stroom DALI dimbare LED-driver Modellijst:

DALI constante stroom dimmen

Serie	Dimmen	Model	Invoer	Stroom	PF	Uitgangsspanning	Uitgangsstroom
PE-N14DA 12-14,7 W	DALI/Push/0-10V/1-10V/ 100K Weerstand/PWM	PE-N14DA24	AC100-250V	12w	0,88-0,96PF THD<10%	9-24V	200/250/280/300/350/400/450/500mA
PE-N14DA 12-14,7 W	DALI/Push/0-10V/1-10V/ 100K Weerstand/PWM	PE-N14DA42	AC100-250V	14,7 W	0,88-0,96PF THD<10%	9-42V	150/180/200/250/280/300/320/350mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Weerstand/PWM	PE-N20DA24	AC100-250V	19,2 W	0,88-0,96PF THD<10%	9-24V	450/500/550/600/650/700/750/800mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K Weerstand/PWM	PE-N20DA42	AC100-250V	21W	0,88-0,96PF THD<10%	9-42V	200/250/280/300/350/400/450/500mA
PE-N30DA 20-30W	DALI/Push/0-10V/1-10V/ 100K Weerstand/PWM	PE-N30DA42	AC100-250V	29,4 W	0,88-0,96PF THD<10%	9-42V	350/400/450/500/550/600/650/700mA
PE-N45DA 30-45W	DALI/Push/0-10V/1-10V /100K Weerstand/PWM	PE-N45DA42	AC100-250V	44,1 W	0,88-0,96PF THD<10%	9-42V	700/750/800/850/900/950/1000/1050mA
Voor N60DA 30-60W	DALI/Push/0-10V/1-10V/ 100K Weerstand/PWM	PE-N60DA42	AC200-250V	58,8 W	0,88-0,96PF THD<10%	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400mA

30W constante stroom DALI dimbare LED-drivertoepassing:

DALI (Digital Addressable Lighting Interface) LED-drivers worden in verschillende scenario's gebruikt. Hier zijn enkele veelvoorkomende toepassingen:

1. Verlichting van commerciële gebouwen

2. Onderwijsinstellingen

3. Zorginstellingen

4. Horeca

5. Winkels

6. Architecturale verlichting

7. Buitenverlichting

30W constante stroom DALI dimbare LED-driverspecificatie:

Model		PE-N30DA42	PE-N45DA42
UITGANG	Uitgangsspanning	9-42Vdc	9-42Vdc
	Maximale uitgangsspanning	42Vdc	42Vdc
	Uitgangsspanning zonder belasting	55Vdc	55Vdc
	Uitgangsstroom	550/600/650/700mA	900/950/1000/1050mA
	Uitgangsvermogen	4,95 W ~ 29,4 W	8,1W~44,1W
	Stroboscoopniveau	Geen flikkering
	Dimbereik	0~100%, LEDstart bij 0,03% mogelijk.
	PWM-dimfrequentie	>3600 Hz
	Huidige nauwkeurigheid	±3%
	Rimpeling en ruis	≤2V (geen dimmen)
INGANG	Diminterface	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Signaalstuurstroom < 0,1mA
	Ingangsspanningsbereik	100-250Vac
	Frequentie	50/60 Hz
	Ingangsstroom	<0,37A		<0,56A
	Vermogensfactor	PF>0,95/100Vac, bij volledige belasting		PF>0,95/100Vac, bij volledige belasting
	THD	230Vac@THD ≤15% (volledige belasting)
	Efficiëntie (tys.)	88% vollast		88% vollast
	Inschakelstroom (typ.)	Koude start 3,7A@230Vac		Koude start 5,6A@230Vac
	Anti-golf	L-N: 2kV
	Lekstroom	<0,25mA/230Vac
OMGEVING	Werktemperatuur	ta: 45°C tc: 80°C
	Werkvochtigheid	20 ~ 95% RV, niet-condenserend
	Opslagtemperatuur, vochtigheid	-40 ~ 80°C, 10~95% RV
	Temp. Coëfficiënt	±0,03%/°C(0-50) °C
	Trillingen	10~500Hz, 2G 12min./1cyclus, periode van 72min. elk langs de X-, Y- en Z-assen.
BESCHERMING	Bescherming tegen oververhitting	Intelligent aanpassen of uitschakelen van de uitgangsstroom als de PCB-temperatuur ≥110°C, automatisch herstelt.
	Bescherming tegen overbelasting	Schakel de uitgang uit wanneer nominaal vermogen≥102%, automatisch herstelt.
	Kortsluitbeveiliging	Automatisch uitgeschakeld als kortsluiting optreedt, automatisch herstelt.
	Bescherming tegen niet-belasting	uitgangsconstante spanning.
VEILIGHEID & EMC	Bestand tegen spanning	I/P-O/P: 3750Vac
	Isolatieweerstand	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Veiligheidsnormen	IEC/EN61347-1, IEC/EN61347-2-13
	EMC-emissie	EN55015, EN61000-3-2 Klasse C, IEC61000-3-3
	EMC-immuniteit	EN61000-4-2,3,4,5,6,8,11, EN61547
	Stroboscoopteststandaard	IEEE 1789
ANDEREN	Dimensie	147,5(117)×43×30mm(L×B×H)
	Verpakking	PE-zak
	Gewicht (GW)	187 g/245 g ± 10 g

Afmetingen:

Label:

LED Huidige selectie:

DIP-schakelaar voor snelle selectie van 8 optionele stromen (zie onderstaande tabel).

Na de huidige instelling met de DIP-schakelaar schakelt u het apparaat uit en vervolgens weer in om de nieuwe stroom effectief te maken.

Bijvoorbeeld LED 3,2V/stks: 9-24V kan 3-7 stuks LED's in serie voeden, 9-42V kan 3-12 stuks LED's voeden, het maximale aantal LED's in serie is afhankelijk van de werkelijke spanning van de LED.

Bedradingsschema DALI-dim:

Bedradingsschema 0-10V dimmen:

PUSH-dimbedradingsschema:

Aan/uit-bediening: kort indrukken.

Traploos dimmen: lang indrukken. Bij elke tweede lange druk gaat het lichtniveau naar de tegenovergestelde richting.

Dimgeheugen: De helderheid is hetzelfde als eerder aangepast bij het uit- en weer inschakelen.

De abnormale omstandigheden en de bijbehorende behandelmethoden:

Digitaal adresseerbare verlichtingsinterface (DALI)

De DALI-slave-unit verzendt alleen dataverzoeken van de master-unit, dat wil zeggen dat hij de modus voor het beantwoorden van opdrachten overneemt

Er zijn maximaal 64 slave-units in hetzelfde DALI-netwerk, elke unit heeft een apart adres (kort adres). Een salve-unit kan ook aan een bepaalde groep worden toegewezen, en een slave-unit kan tot een andere groep behoren, er kan een salve-unit bestaan maximaal 16 groepen tegelijk, elke unit kan 16 scenario's instellen.

De belangrijkste kenmerken van het DALI-protocol

1)Asynchrone seriële communicatie.

2)1200 baudrate, met behulp van het Manchester-coderingsformaat.

3)Twee leugens differentieel signaal.

4) Het hoge niveau wanneer de differentiële spanning groter is dan 9,5 V.

5) Het lage niveau wanneer de differentiële spanning minder is dan 6,5 V.

6) De hoofdeenheid bestuurt het communicatieproces.

7)One DALI bus can connect with 64 slave units.

8)Elke slave-unit kan individueel worden geadresseerd.

DALI elektrische specificatie

In de inactieve toestand, van de machine-eenheidmethode tot het besturen van de bus:

1) Hoog uitgangsvermogen op normale tijd, niet voor interferentie in het hold-signaal.

2) Voer op gewone tijd weinig elektriciteit uit, rechtstreeks naar de DALI-bus, kortsluiting met elkaar.

3) Maximale DALI-busstroom van 250 mA

4) Geen tweerichtingscommunicatie tegelijkertijd.

5) Transmissiekabel tot 300 meter, of drukval is niet meer dan 2V
