Hoe de PoE-injector stroom en netwerk levert aan camera's

De vroege ontwikkeling en latere constructie van het PoE-injectortoevoerschema voor beveiligingsbewakingsapparatuur zijn nauw met elkaar verbonden. Vooral in de latere bouwfase moeten de specificaties, kenmerken en bijbehorende protocollen van PoE-camera's en PoE-voedingsmodules volledig worden begrepen. Alleen op deze manier kunnen we ervoor zorgen dat het monitoringproject efficiënt en tegen lage kosten wordt voltooid. Hoe voedt de PoE-voedingsmodule de bewakingscamera en verzorgt het netwerk?

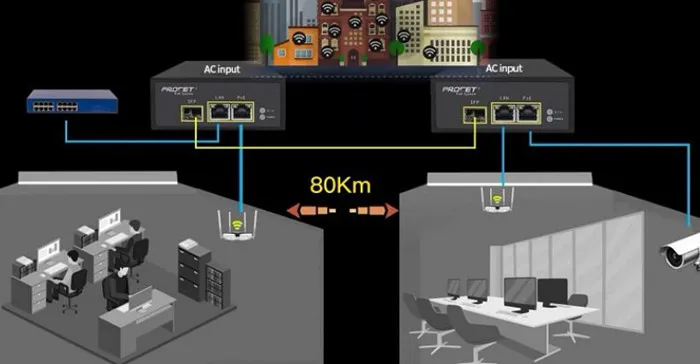

Voor de PoE-voeding is slechts één netwerkkabel nodig om tegelijkertijd stroom en netwerktransmissie naar het AP (PoE-camera's, draadloze AP en andere apparatuur) te leveren. Het beveiligingsbewakingssysteem maakt gebruik van een PoE-netwerkvoedingsoplossing (zie onderstaande afbeelding voor details), waardoor de noodzaak voor het installeren van stopcontacten en het gebruik van netsnoeren wordt geëlimineerd. enz., waardoor tijdskosten, kosten voor netwerkimplementatie, arbeidskosten voor installatie en latere onderhoudskosten worden bespaard, enz. Hoe meer apparaten met PoE-injectorvoeding in het netwerk worden gebruikt, des te duidelijker wordt dit tijds- en kostenvoordeel.

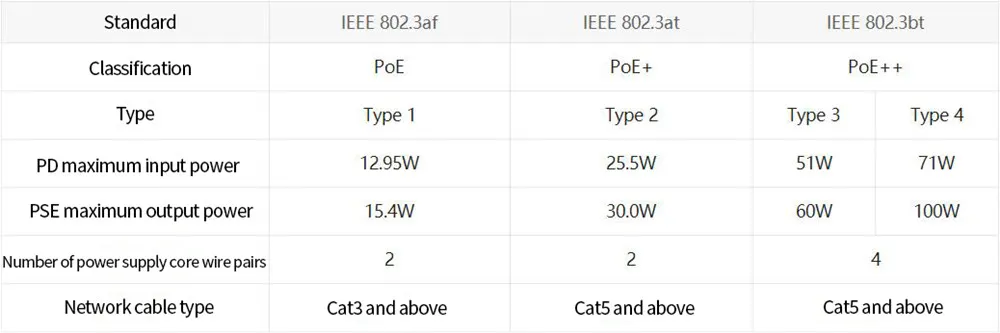

Er zijn slechts drie standaarden voor PoE-injectorvoedingsmodules. Het vermogen van de IEEE802.3af-voeding bedraagt ​​15,4 W/at. Het vermogen van de voeding is 30W/bt. Het vermogen van de voeding is 90 W (zie onderstaande afbeelding voor details). Hoe PoE-voeding en PoE-stroomontvangst (PoE-camera) op elkaar afstemmen? Bijvoorbeeld:

1. Wanneer het PoE-cameravermogen 10 W is, kunt u de IEEE802.3af PoE-voedingsmodule kiezen;

2. Wanneer het PoE-cameravermogen 20 W is, moet u de IEEE802.3802.3at PoE-voedingsmodule kiezen;

3. Opgemerkt moet worden dat de 802.3at-standaard achterwaarts compatibel is met de 802.3af-standaard, dus als de PoE-camera de 802.3af-standaard is, kunt u een 802.3af- of een standaard PoE-voedingsmodule kiezen.

De 802.3bt-standaard is achterwaarts compatibel met 802.3at en 802.3af.
