Demontage van Apple's nieuwe 140W GaN-snellader

De nieuwe 140W-snellader van Apple wordt geleverd met een gloednieuw model A3607. Als gloednieuw oplaadaccessoire, ontworpen door Apple voor apparaten van de volgende generatie, heeft de bekendheid van de A3607 geleid tot brede aandacht van de industrie voor de oplaadoplossingen van Apple's aankomende apparaten.

Is de interne architectuur aangepast, aangezien het uiterlijk, de afmetingen en de parameters in principe hetzelfde zijn als die van het vorige model? Zijn de kerncomponenten geüpgraded? Met deze vragen heeft ChargerLAB onmiddellijk een gedetailleerde demontage van de nieuwe Apple 140W snellader A3607 uitgevoerd en zal nu de ware interne structuur ervan onthullen.

Uiterlijk van Apple 140W snellader

De verpakking heeft een klassiek, minimalistisch ontwerp, met het Apple-logo, de productnaam en het uiterlijk op de voorkant gedrukt.

Op de zijkant is een productparametersticker aangebracht.

Een close-up van de parameters op de sticker zal later worden geïntroduceerd in het fysieke weergavegedeelte van het product.

De oplader is compatibel met USB‑C-apparaten en wordt officieel aanbevolen voor gebruik met de 16‑inch MacBook Pro die is uitgerust met een MagSafe 3-poort.

De voedingsadapter wordt in eigen land vervaardigd, met een productiedatum van 2026 en model A3607.

Het pakket bevat de oplader en een gebruikershandleiding.

De oplader is verpakt in beschermend papier om krassen in de oorspronkelijke staat te voorkomen.

Het uiterlijk van Apple's nieuwe 140W snellader is identiek aan het vorige model, met een hoogglans glanzende afwerking en afgeronde hoekovergangen.

Het Apple-logo bevindt zich gecentreerd op de voor- en achterkant van de behuizing.

Parameterinformatie van de lader is op één kant van de behuizing gedrukt.

Productparameters Close-up

Ingang: 100–240V~ 50/60Hz 2A

(USB PD) Uitgang: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

De lader heeft de CCC- en KC-certificeringen doorstaan.

De productnaam, het model en de voorzorgsmaatregelen zijn op de andere kant van de behuizing gedrukt.

Het model van Apple's nieuwe 140W-snellader is A3607.

De oplader is uitgerust met opvouwbare standaard Chinese pinnen, met aan beide zijden een ontwerp met dubbele vleugels.

De pinnen hebben een klassiek, onafhankelijk moduleontwerp en zijn afneembaar en vervangbaar.

Close-up van de T-vormige bevestigingsbasis, die tevens als aardingsdraad kan dienen.

De modulebehuizing is gemarkeerd met een vermogen van 250V~ 2,5A en Jabil Inc., wat aangeeft dat de pinmodule wordt geleverd door Jabil. Er is met name een metalen clip voor extra bevestiging in de modulesleuf toegevoegd om ervoor te zorgen dat de module na langdurig gebruik niet gemakkelijk losraakt.

Bovendien is het pin-ontwerp anders dan de oude versie.

Het uitgangsuiteinde is uitgerust met een enkele USB-C-poort met een witte plastic kern.

De behuizing van de USB-C-poort is ook afzonderlijk ontworpen.

De gemeten lichaamslengte van Apple's nieuwe 140W-snellader is 95,68 mm.

De breedte bedraagt ​​74,35 mm.

De dikte bedraagt ​​28,51 mm.

Geplaatst naast Apple's oude 140W galliumnitride snellader A2452, zijn het uiterlijk en de afmetingen van de nieuwe en oude voedingsadapters volledig identiek.

Intuïtieve maatwaarneming van de oplader in de hand.

Bovendien weegt het product ongeveer 285 g.

Getest met ChargerLAB POWER-Z KM003C om het uitvoerprotocol van de USB-C-poort te detecteren, ondersteunt het PD3.1- en DCP-oplaadprotocollen.

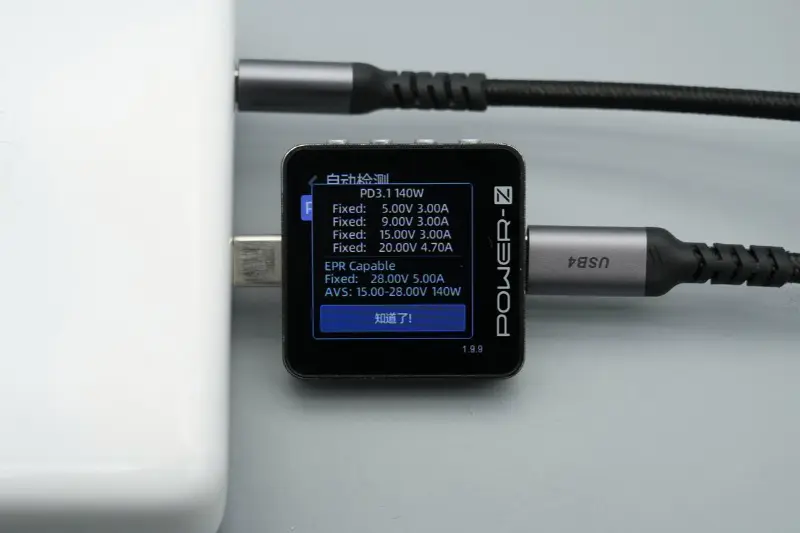

Uit het PDO-pakket blijkt dat de USB-C-poort ook vijf vaste spanningsversnellingen heeft: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, evenals een 15–28V 140W AVS-spanningsversnellingsbak.

Bij het opladen van een iPhone 17 Pro Max met de nieuwe 140W snellader van Apple bedraagt ​​het gemeten laadvermogen ongeveer 36,34W.

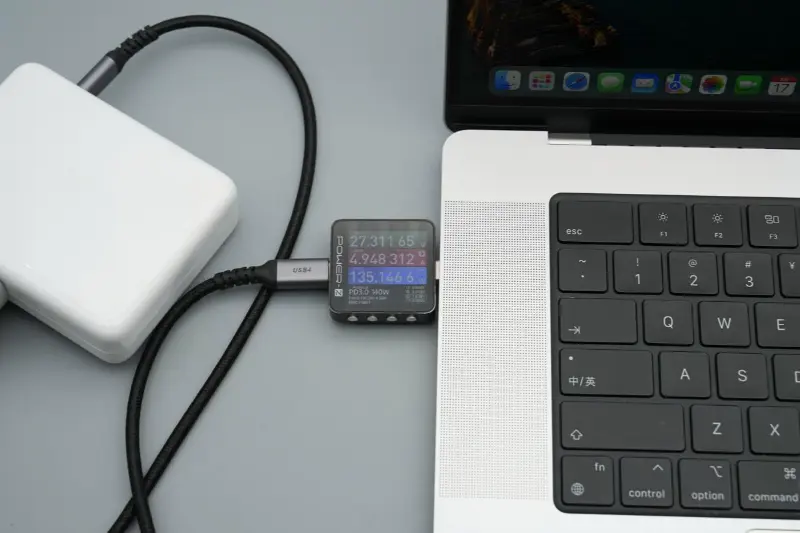

Bij het opladen van een MacBook Pro bedraagt ​​het gemeten laadvermogen ongeveer 135,15 W, waardoor snel opladen van 28 V 5 A 140 W met succes mogelijk is.

Demontage van Apple 140W snellader

De behuizing van de lader wordt geopend door langs de zijkant door te snijden.

De behuizing is erg dik voor een sterke bescherming en de randen zijn gelijmd om de interne modules te versterken.

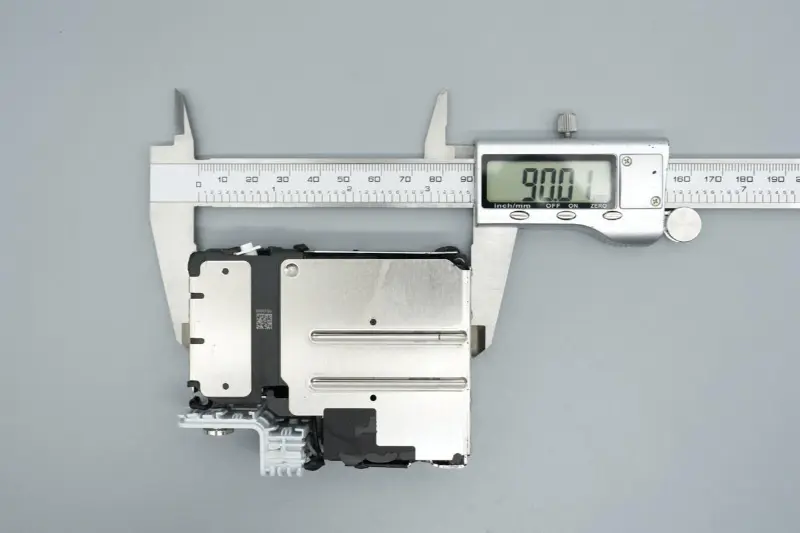

De gemeten lengte van de interne module is 90,01 mm.

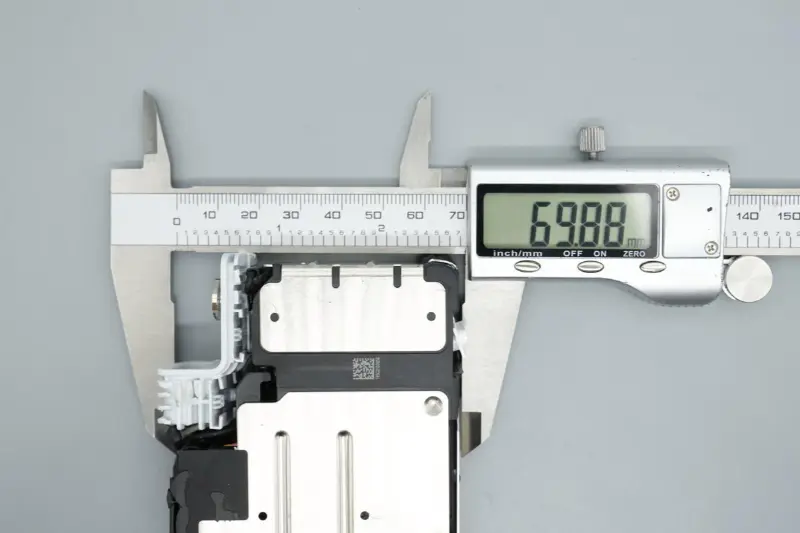

De breedte is 69,88 mm.

De dikte bedraagt ​​23,52 mm.

De PCBA-module is bedekt met twee geïntegreerde metalen omhulsels voor een uniforme warmteafvoer.

De metalen schalen worden met schroeven vastgezet.

Op sommige plekken aan de zijkant is isolatietape bevestigd.

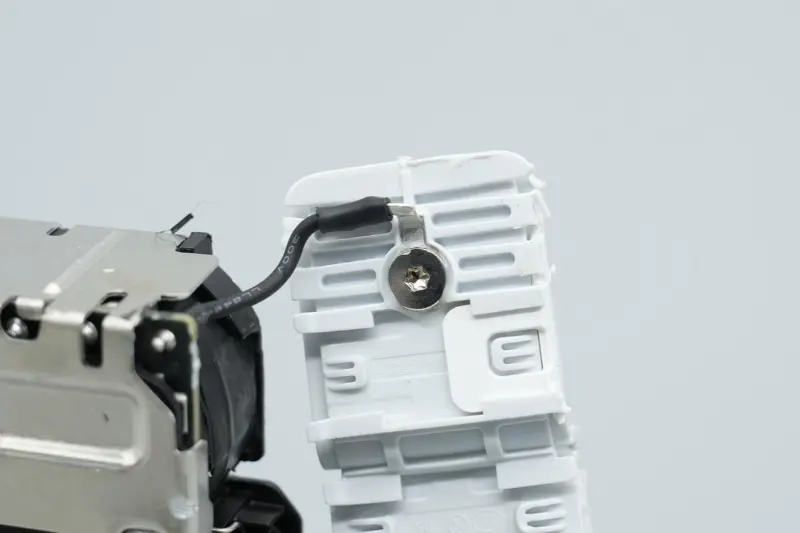

Een draad aan het ingangseinde is verbonden met de T-vormige bevestigingsbasis voor aarding.

Voor de isolatie van de laspunten van de AC-draadaansluitingen wordt gebruik gemaakt van krimpkousen.

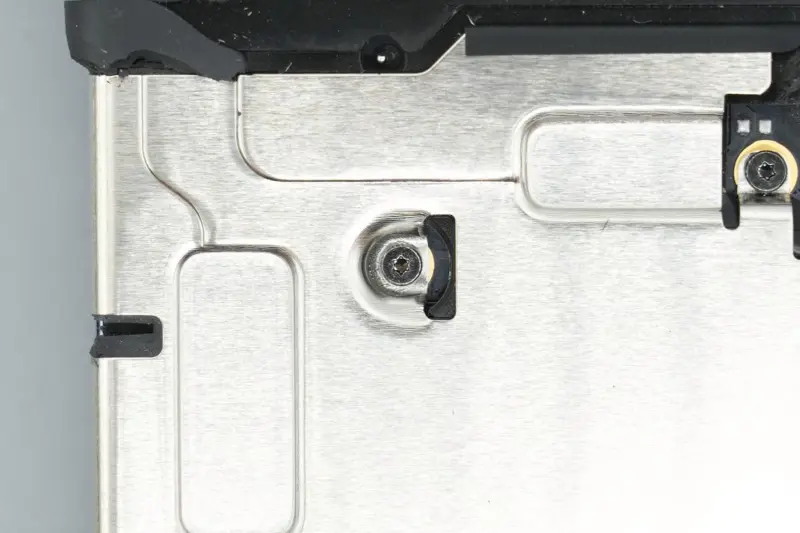

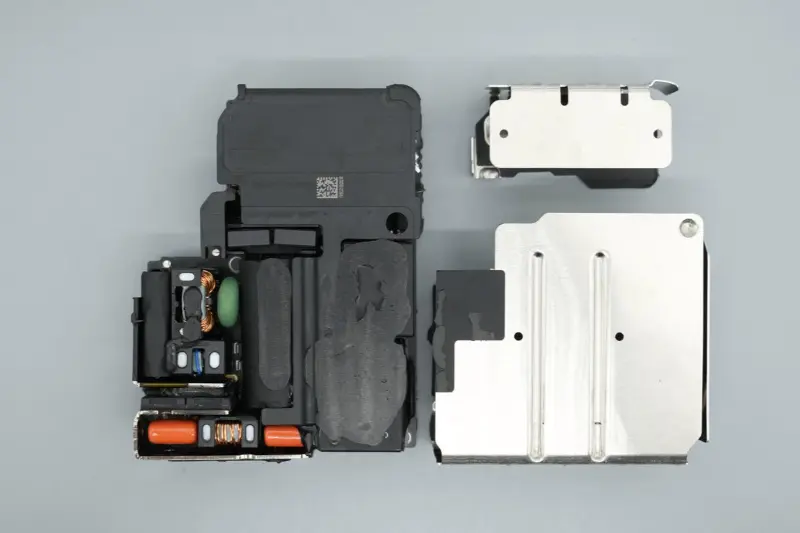

Verwijder de schroeven om de metalen schalen te verwijderen.

Isolatiebehandeling wordt toegepast op de binnenkant van de metalen schaal die overeenkomt met de achterkant van het moederbord en andere gebieden.

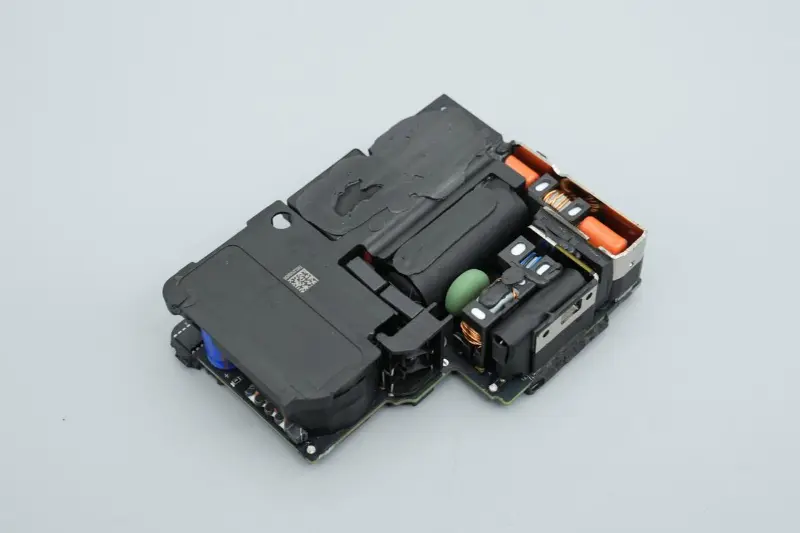

Een plastic deksel bedekt het transformatorgedeelte van de module en componenten zoals condensatoren en inductoren zijn gelijmd.

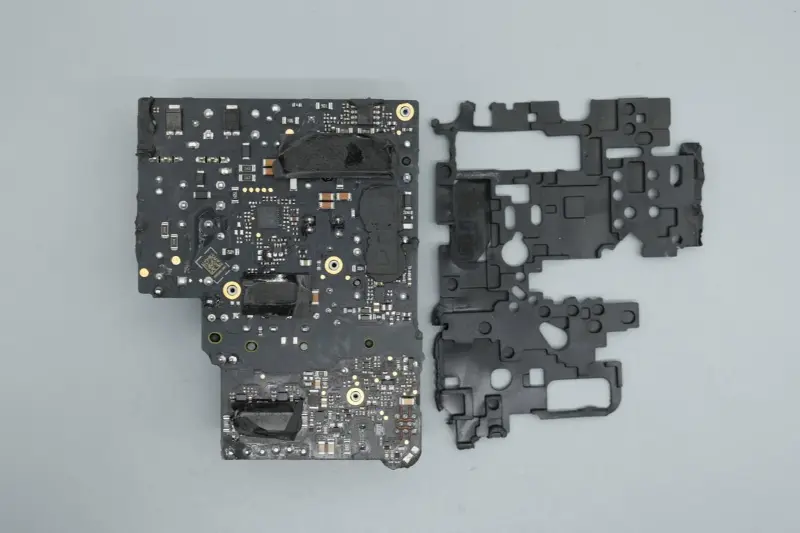

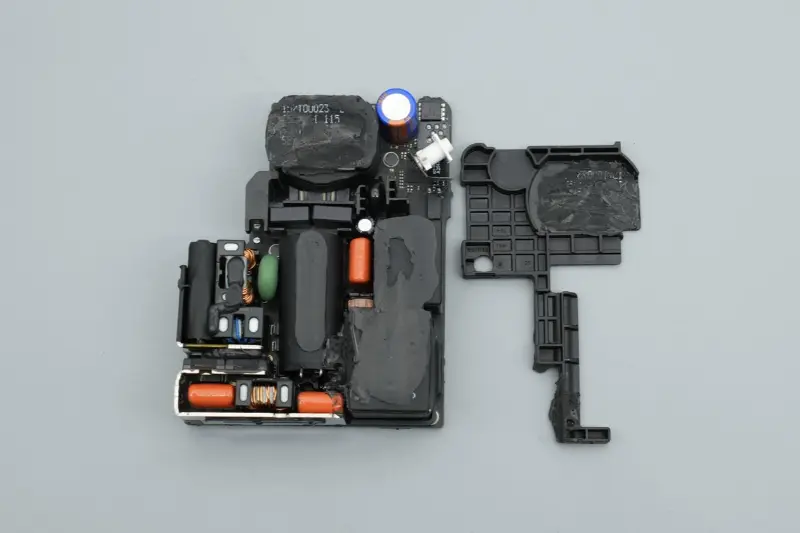

Verwijder de plastic afdekking en er wordt een plastic frame in het centrale gebied geplaatst voor versteviging en isolatie.

De achterkant van het moederbord is ter bescherming bedekt met een zacht rubberen kussentje.

Verwijder het beschermkussen en je kunt zien dat er warmtegeleidende lijm is aangebracht op de overeenkomstige chipgebieden en dat er warmtegeleidende grafietstickers zijn bevestigd.

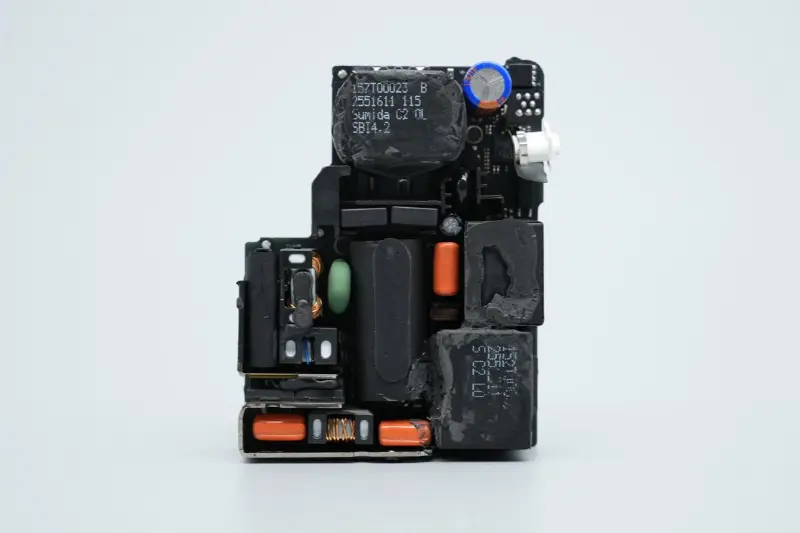

De voorkant van de PCBA-module is voorzien van zekeringen, common-mode-inductoren, elektrolytische hoogspanningsfiltercondensatoren, stroomtransformatoren, filmcondensatoren, voedingscondensatoren, PFC-boost-inductoren, step-down-inductoren, transformatoren en andere apparaten, met een compacte en overzichtelijke algemene lay-out.

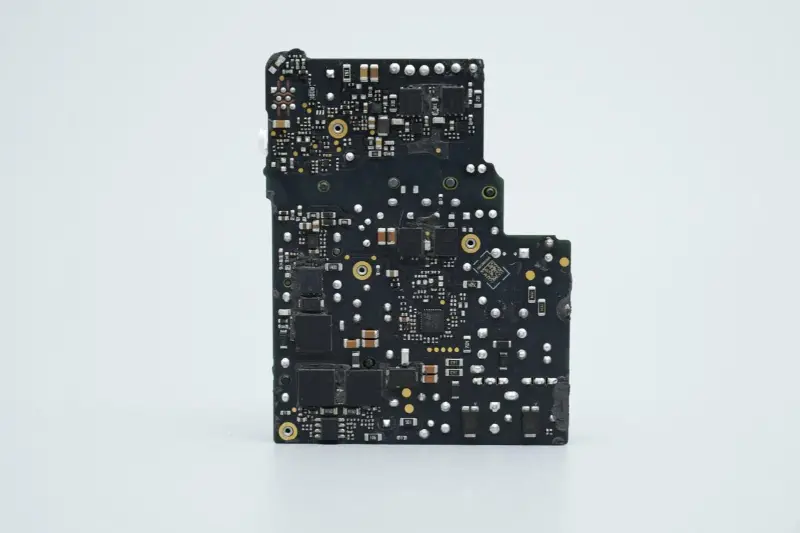

De achterkant van de printplaat is uitgerust met relevante controllers en MOS-buizen voor het PFC-boostcircuit en het LLC-schakelende voedingscircuit.

Er zijn twee extra koellichamen geïnstalleerd aan de ingangszijde van de PCBA-module, met daartussen twee actieve gelijkrichter-MOS-buizen van Infineon.

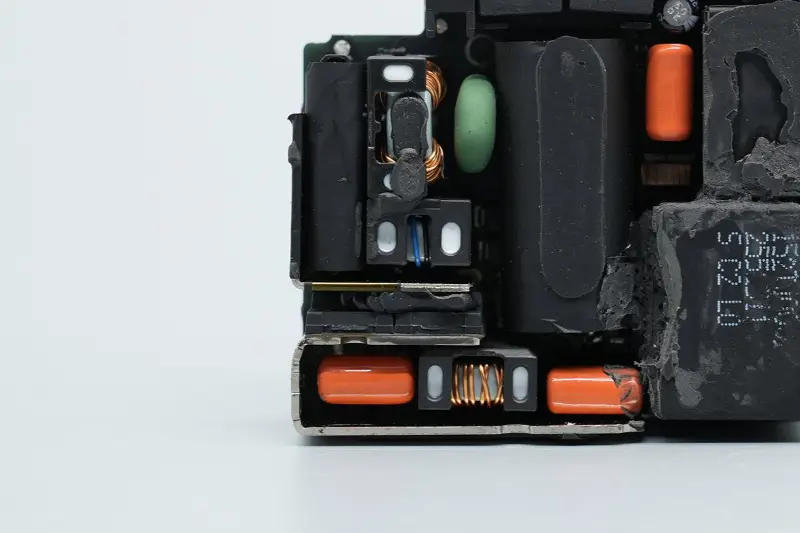

Het gebied dat wordt omsloten door de twee koellichamen is ook uitgerust met zekeringen, X2-veiligheidscondensatoren, common-mode-inductoren, varistoren, filmfiltercondensatoren, filterinductoren en andere apparaten.

De zekering is bovenop de X2-veiligheidscondensator geplaatst en omwikkeld met tape.

Trek de tape eraf en je kunt zien dat de veiligheids-X2-condensator is bedekt met een plastic omhulsel voor isolatie, en dat de twee componenten zijn omwikkeld en met tape zijn vastgezet.

De nominale stroom van de zekering is 3,15 A en op één laspin is een isolatiebuis aangebracht.

Close-up van de veiligheids-X2-condensator met een capaciteit van 0,22 μF.

Common-mode-inductoren worden gebruikt om EMI-interferentie uit te filteren en zijn gelast met plastic beugels.

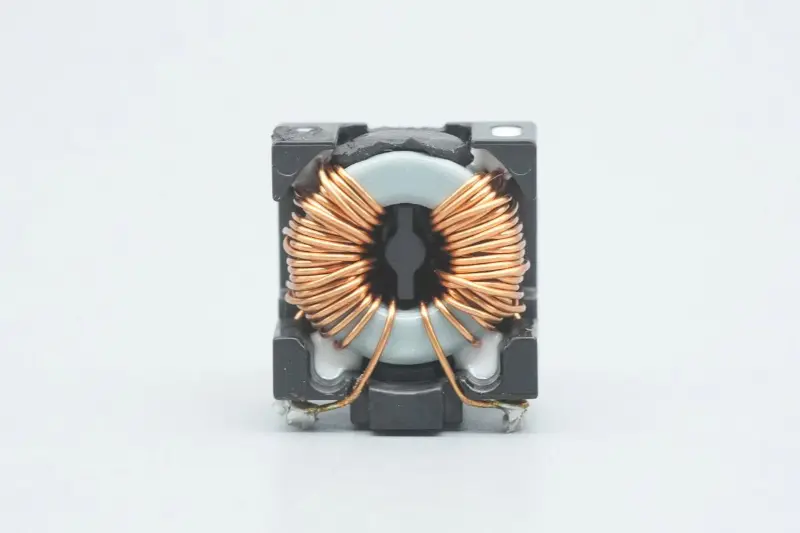

Close-up van een andere common-mode-inductor.

Er wordt een TVR10621M-varistor gebruikt voor beveiliging tegen ingangsoverspanning.

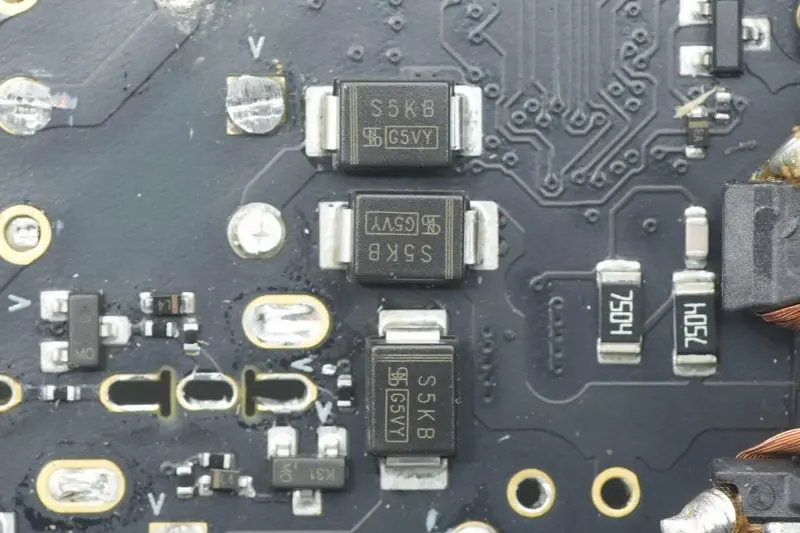

Het ingangseinde gebruikt een bruggelijkrichter bestaande uit vier diodes.

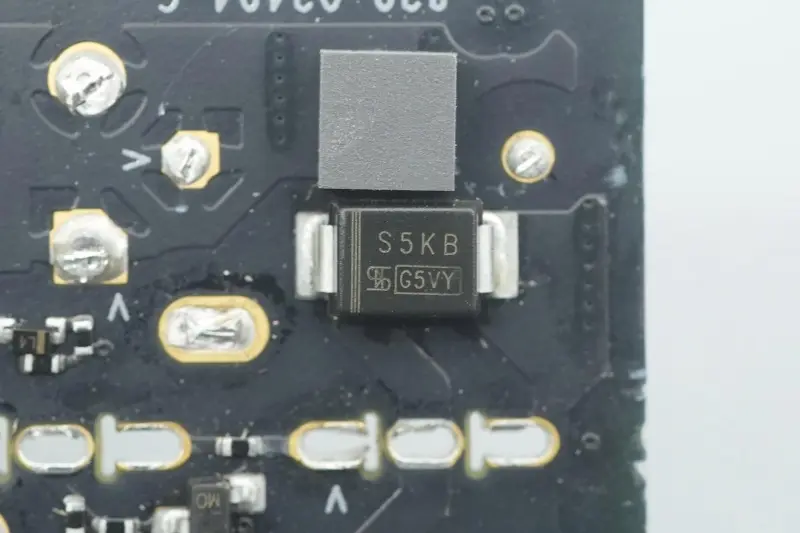

Close-up van de vierde diode.

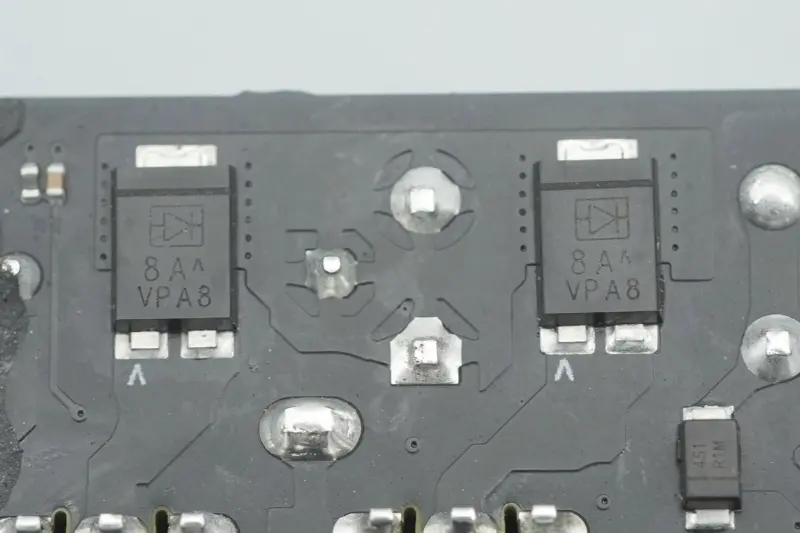

Close-up van de andere twee diodes, gecombineerd met Infineon CoolMOS IPA65R095C7 voor actieve gelijkrichting.

De twee MOS-buizen met actieve gelijkrichter zijn van Infineon, aangepaste modellen voor Apple, gemarkeerd met 65C095C7, verpakt in TO-220FP, gebruikt om de rectificatie-efficiëntie te verbeteren.

Close-up van twee filmcondensatoren met een specificatie van 1μF 450V.

Close-up van de magnetische ringfilterinductor, versterkt met lijm.

Aan het andere uiteinde zijn een PFC-boost-inductor en een step-down-inductor geïnstalleerd.

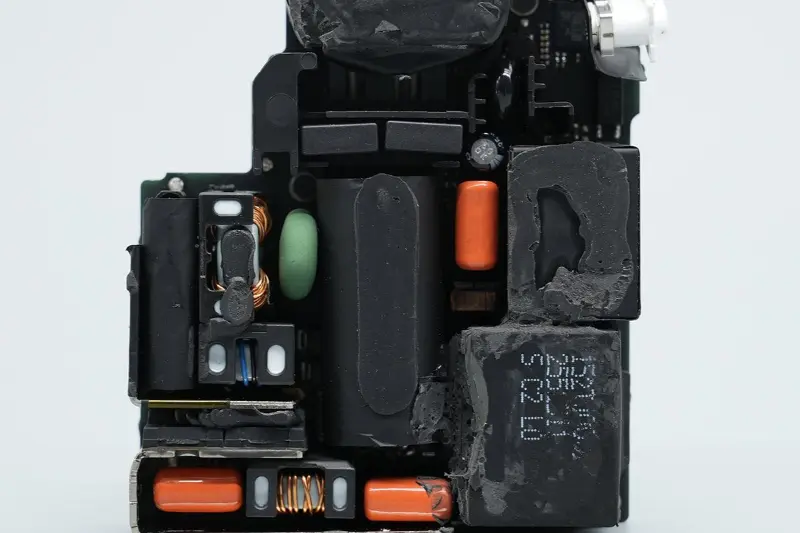

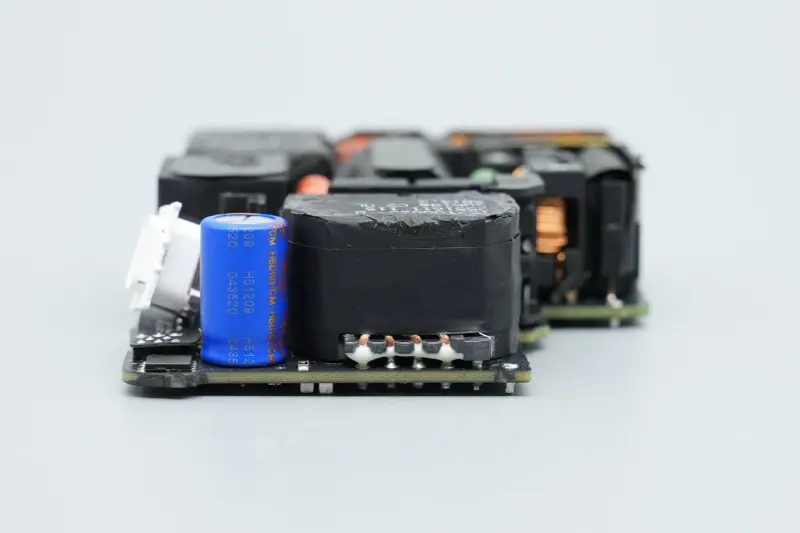

Het centrale gebied is uitgerust met elektrolytische hoogspanningsfiltercondensatoren, stroomtransformatoren, filmcondensatoren, resonantiecondensatoren, voedingscondensatoren voor de hoofdbesturingschip, Y-condensatoren en andere apparaten. De elektrolytische condensatoren met hoogspanningsfilter zijn omwikkeld met isolatietape en horizontaal geplaatst.

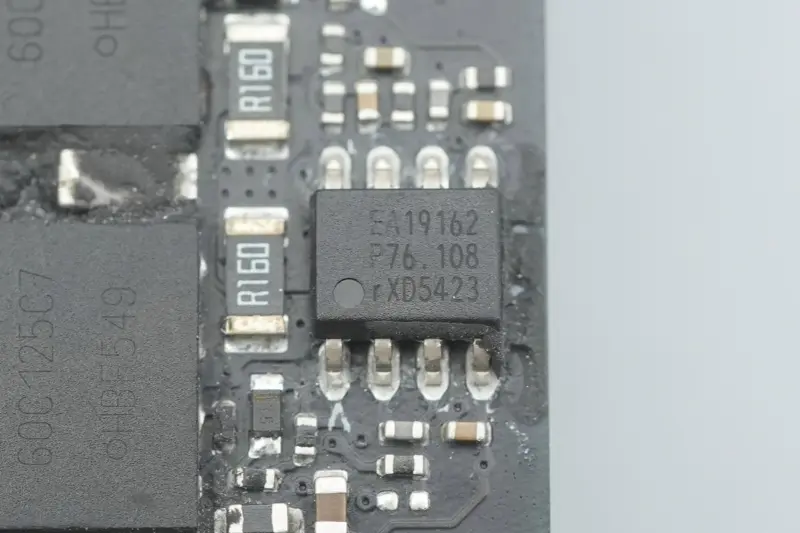

De PFC-controller is van NXP, model TEA19162T, met geïntegreerde X-condensator-ontladingsfunctie, werkend in quasi-resonante modus of DCM-modus. Het ondersteunt een ingangsspanningsbereik van 70–276V, integreert zachte start en zachte stop, en biedt een nauwkeurig, boost-geregeld uitgangsvermogen.

TEA19162T maakt gebruik van dalschakeling of nulspanningsschakeling om schakelverliezen te minimaliseren, ondersteunt frequentiebeperking om schakelverliezen te verminderen en ondersteunt burst-modus om het stroomverbruik te verminderen. Verpakt in SO8.

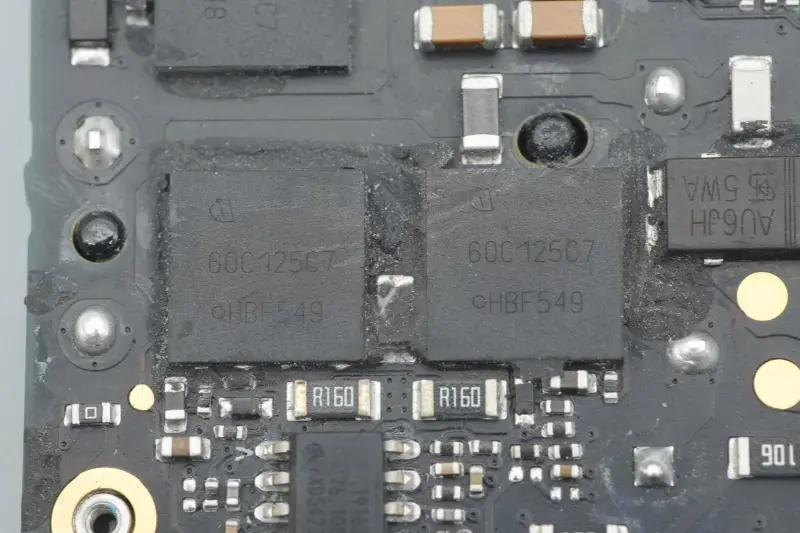

De PFC-schakelbuis is van Infineon, gemarkeerd met 60C125C7, verpakt in VSON-4.

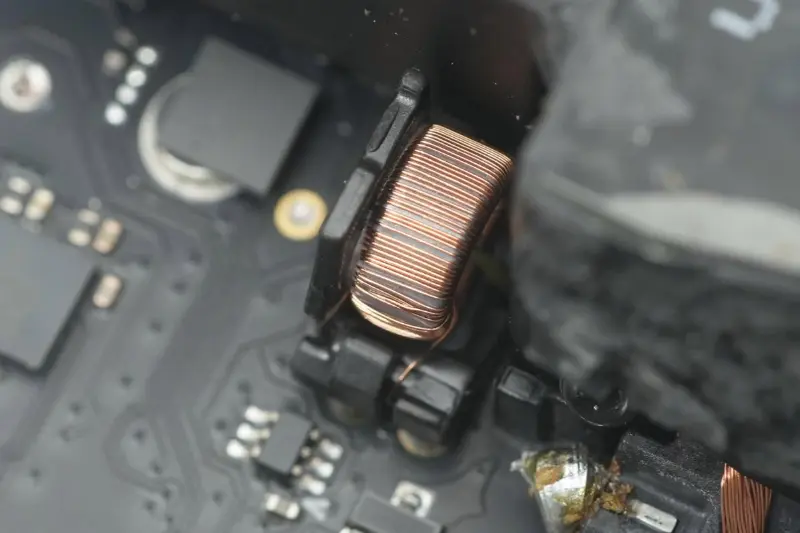

Close-up van de PFC-boostinductor.

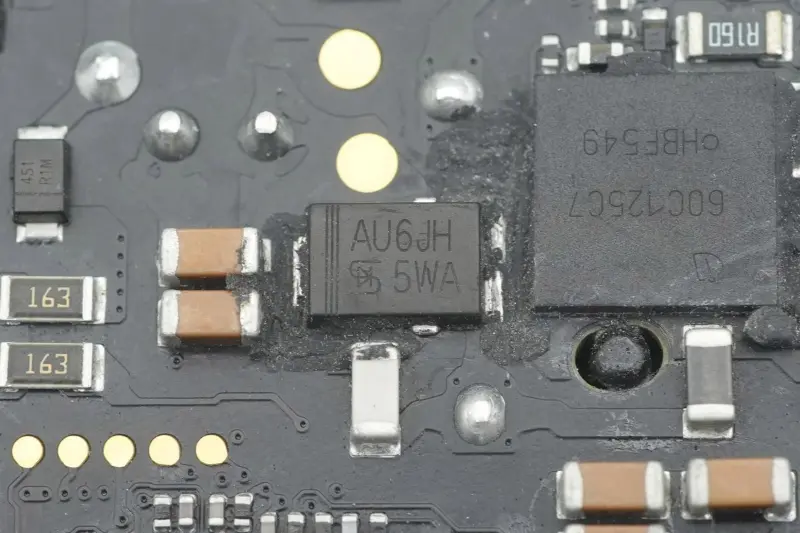

De PFC-gelijkrichterdiode is van Taiwan Semiconductor, model TUAU6JH, een snelhersteldiode met een specificatie van 600V 6A, verpakt in TO-277A.

De elektrolytische hoogspanningsfiltercondensator is van Rubycon, met een specificatie van 450V 82μF.

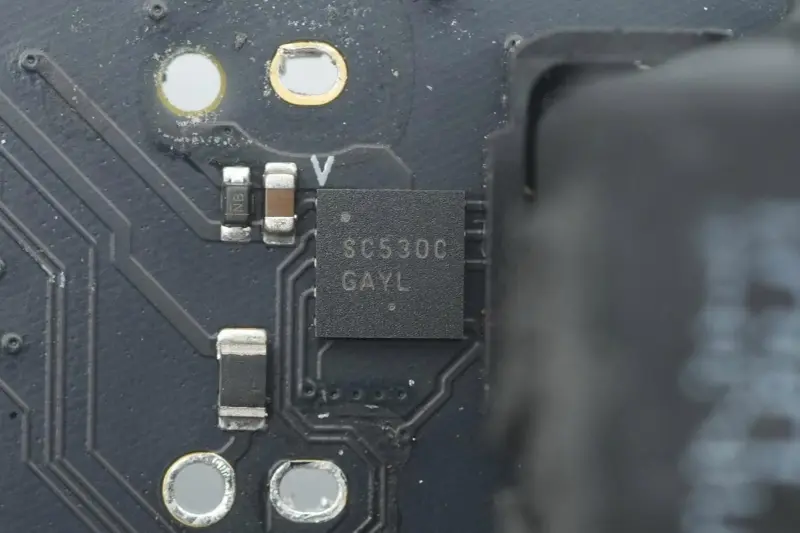

De driver voor de schakelbuizen van Infineon en STMicroelectronics is een aangepast model van ON Semiconductor, gemarkeerd met SC530C.

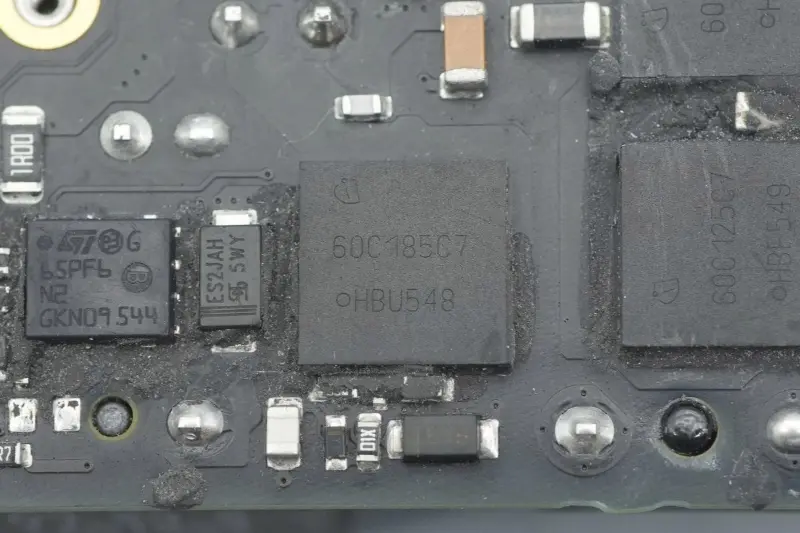

Een aangepaste MOS-buis van Infineon, gemarkeerd met 60C185C7, een aangepast model voor Apple, verpakt in VSON‑4.

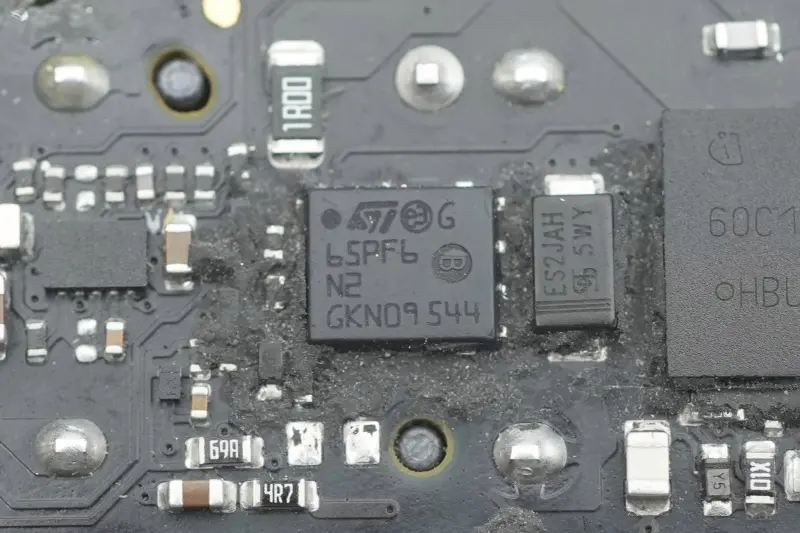

Een andere MOS-buis is van STMicroelectronics, gemarkeerd met 65PF6N2, verpakt in PowerFLAT 5x6 HV.

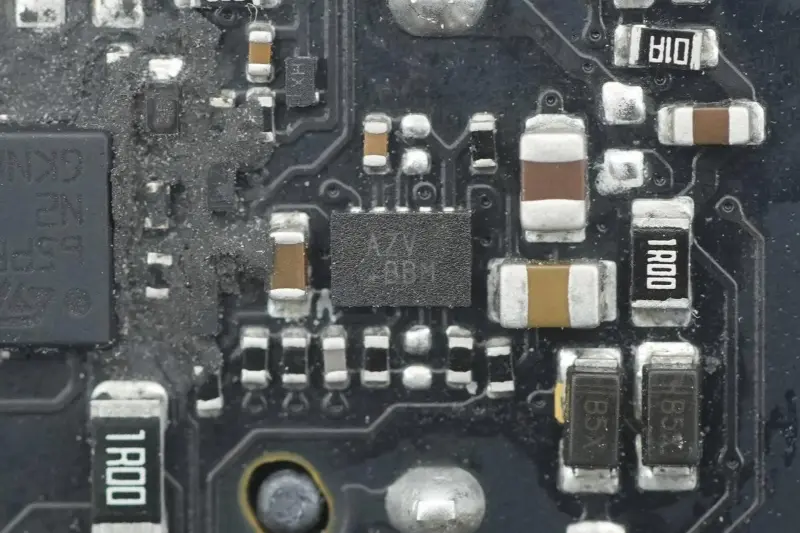

Een chip gemerkt AZV.

Stroomtransformator voor het detecteren van de ingangsstroom van de step-down-trap.

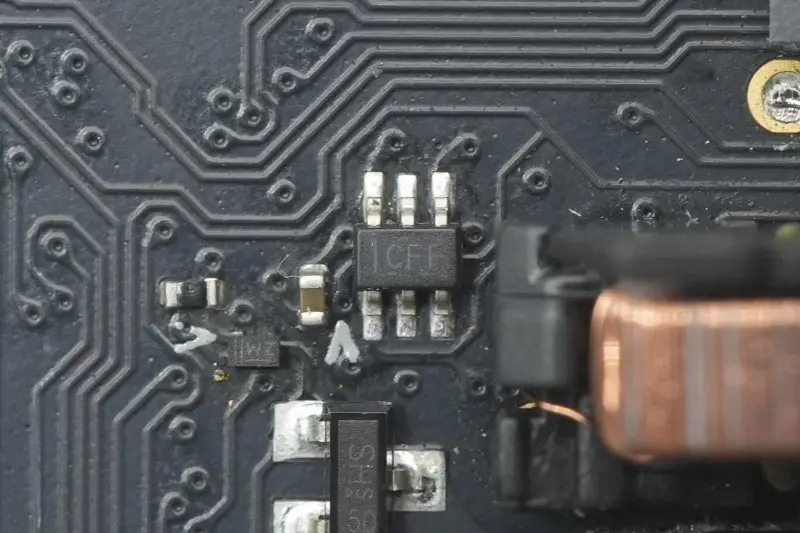

De tweekanaals 1,65–5,5V-omvormer met Schmitt-triggeringang is van Texas Instruments, gemarkeerd met CFF, model SN74LVC2G14, verpakt in SC70.

Close-up van de step-down-inductor.

De derde filmfiltercondensator heeft een specificatie van 1μF 450V.

De voedingscondensator van de hoofdbesturingschip is ook van Rubycon, met een specificatie van 35V 47μF.

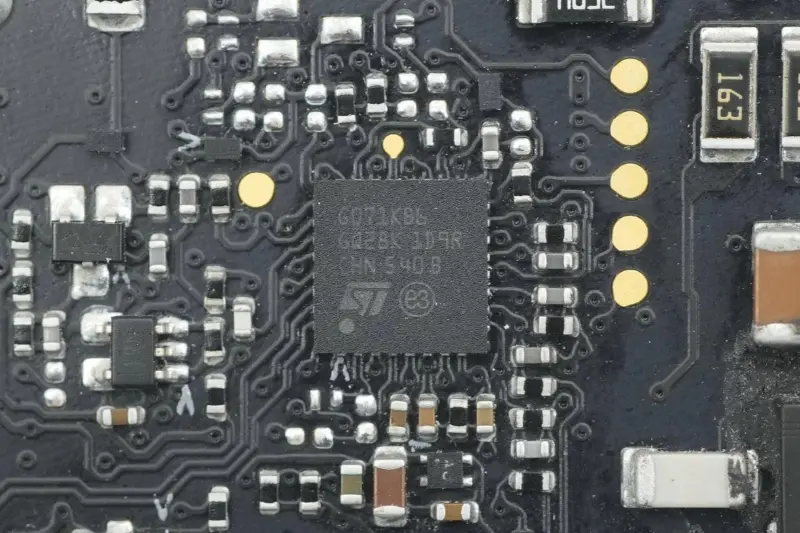

STMicroelectronics STM32G071KB M0 core MCU, ingebouwde 128K Flash, 36K RAM, hoofdfrequentie 64MHz, verpakt in UFQFPN32, gebruikt voor primaire aandrijvingscontrole van de voeding.

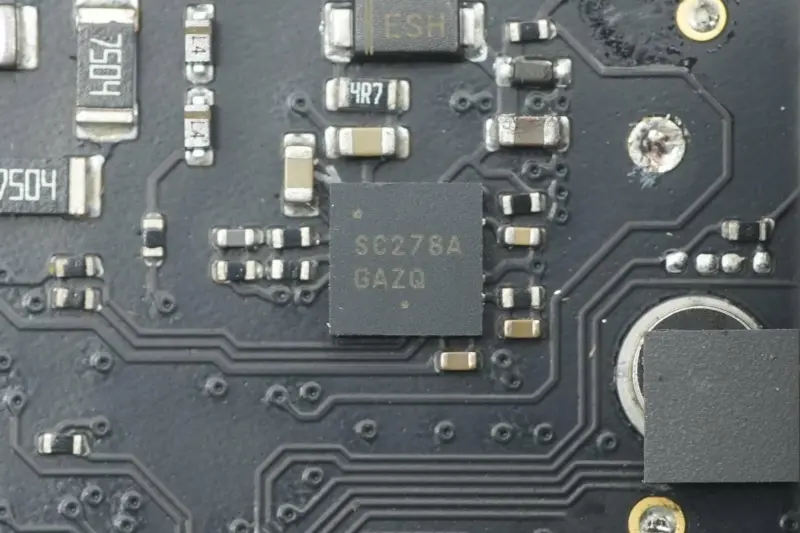

De driver voor de twee LLC-schakelbuizen is een aangepast model van ON Semiconductor, gemarkeerd met SC278A, verpakt in DFN-10.

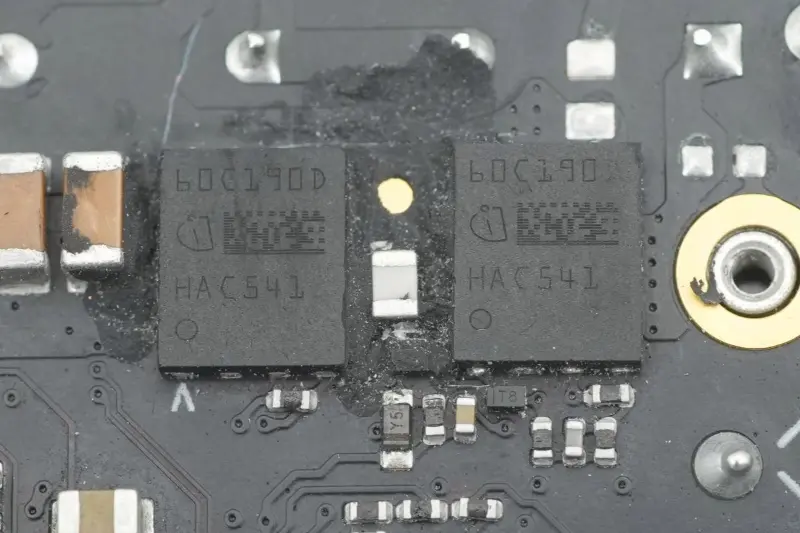

De twee LLC-schakelaarbuizen zijn van Infineon, gemarkeerd met 60C190D, aangepaste modellen voor Apple, verpakt in TSON‑8‑6.

De twee resonantiecondensatoren zijn van VISHAY.

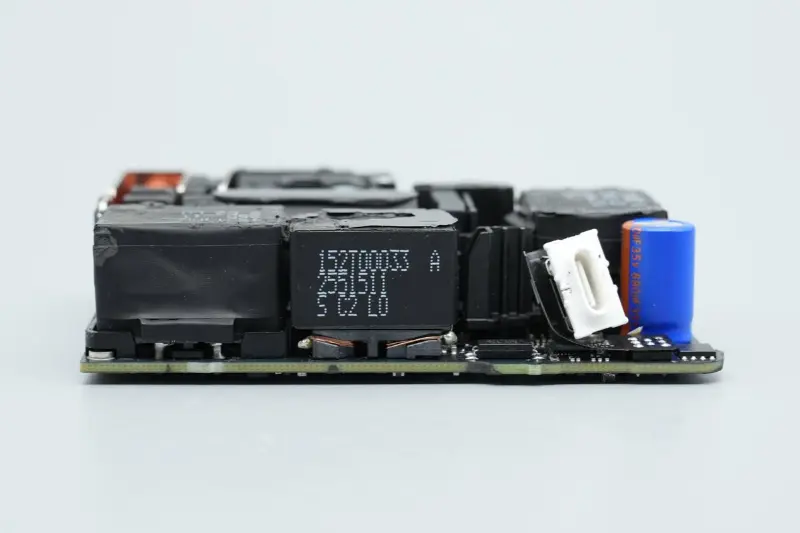

Aan één kant van het uitgangsuiteinde zijn een transformator, optocoupler, uitgangsfiltercondensator, protocolchip en VBUS-schakelbuis geïnstalleerd.

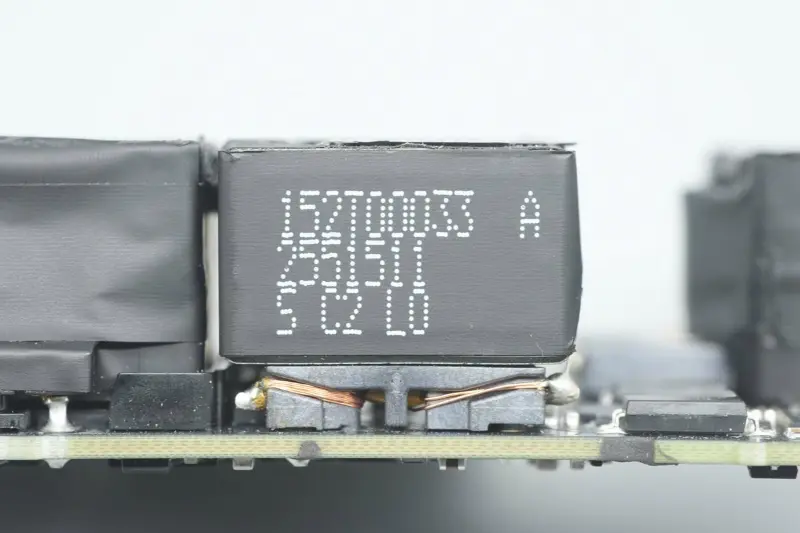

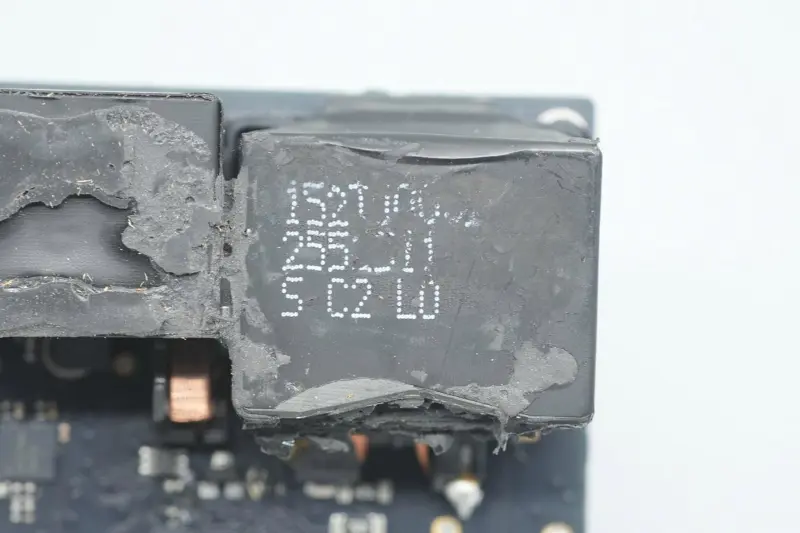

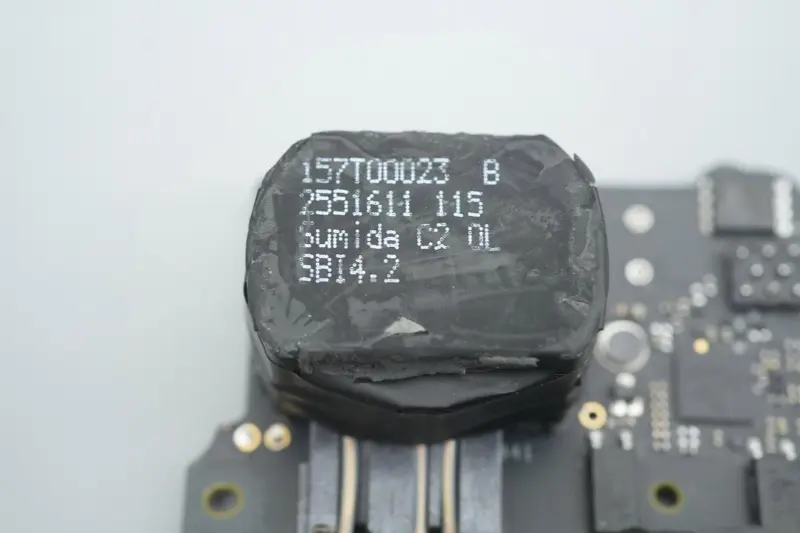

De transformator wordt geleverd door Sumida.

Er worden twee zwarte Y-condensatoren gebruikt voor anti-interferentie.

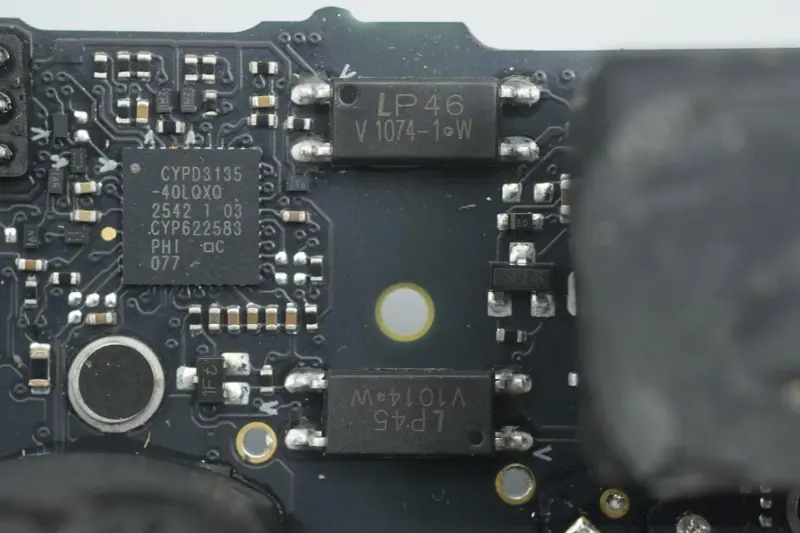

Close-up van twee optocouplers, gebruikt voor feedback-uitgangsspanning en circuitbeveiliging.

Close-up van de derde Y-condensator.

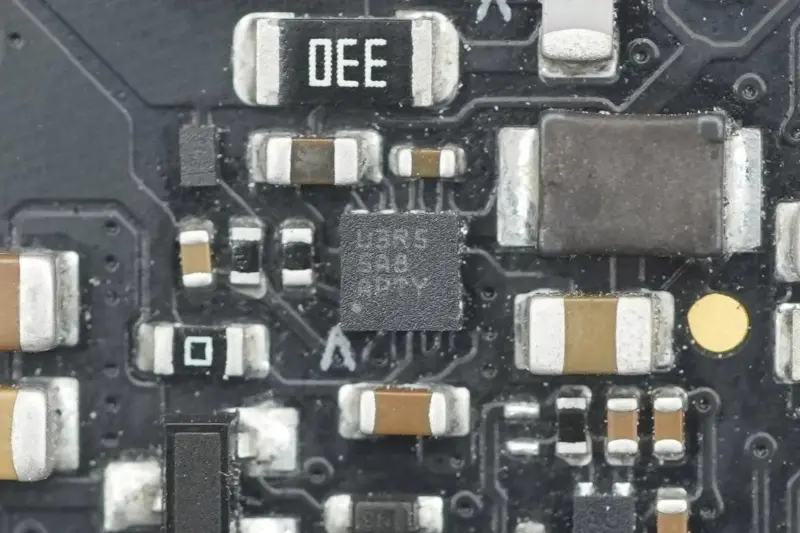

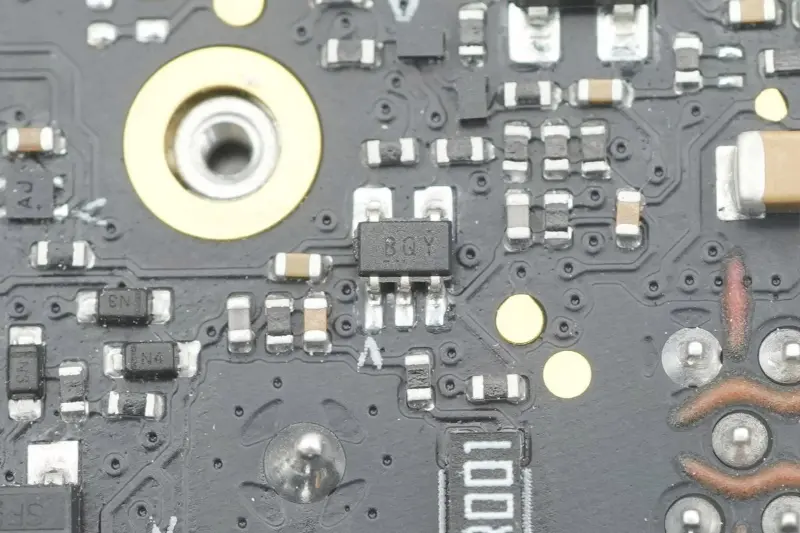

Step-down converter voor het voeden van de synchrone gelijkrichtcontroller.

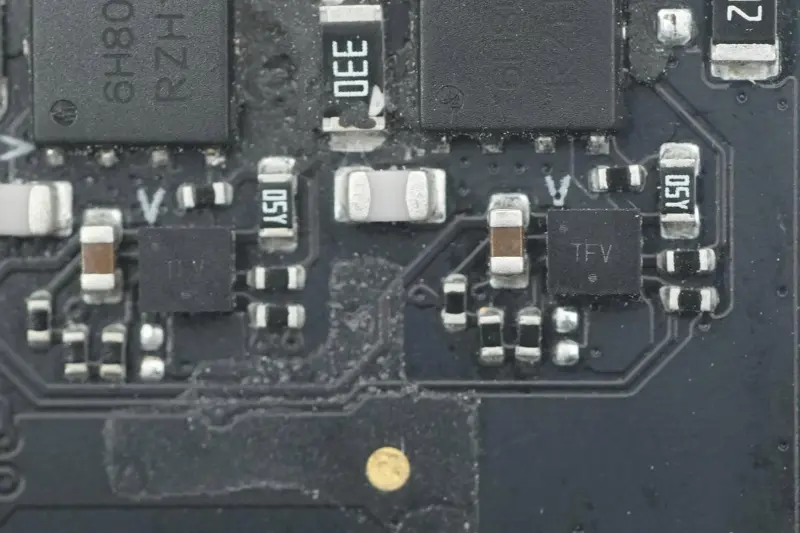

Twee op maat gemaakte synchrone rectificatiecontrollers zijn van ON Semiconductor, gemarkeerd met TFV, verpakt in WDFN8.

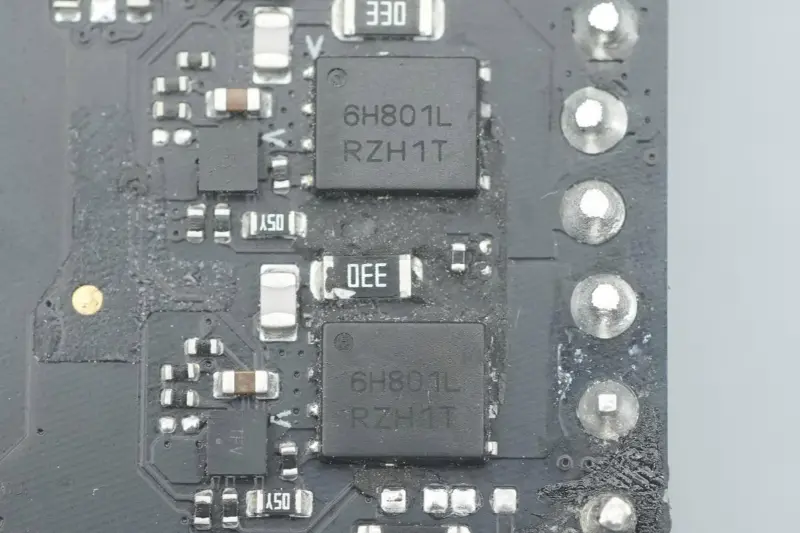

De synchrone gelijkrichtbuis is van ON Semiconductor, model NTMFS6H801NL, NMOS-buis, bestand tegen spanning 80V, aan-weerstand 2,7mΩ, verpakt in DFN5.

De uitgangsfiltercondensator is van Lelon.

De condensatorspecificatie is 35V 680μF.

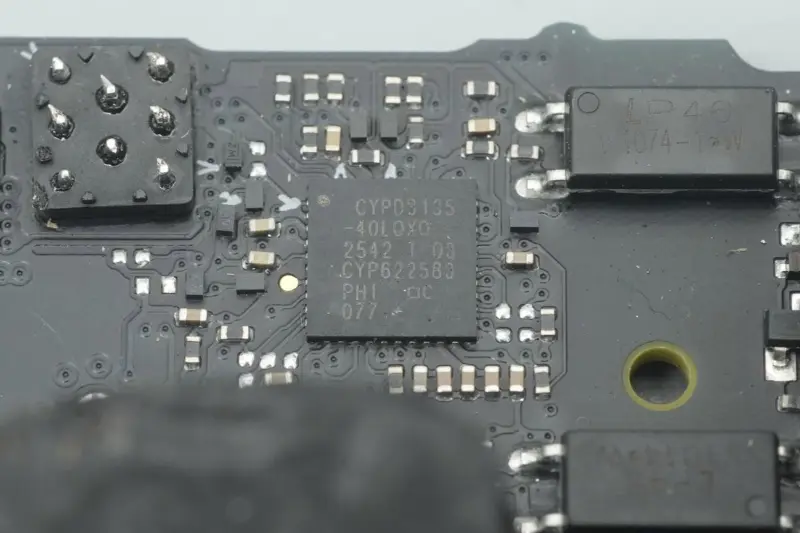

De protocolchip maakt gebruik van Infineon CYPD3135, de eerste USB PD3.1 snellaadprotocolchip in de sector, aangepast door Apple aan Infineon.

Versterker voor uitgangsstroomdetectie.

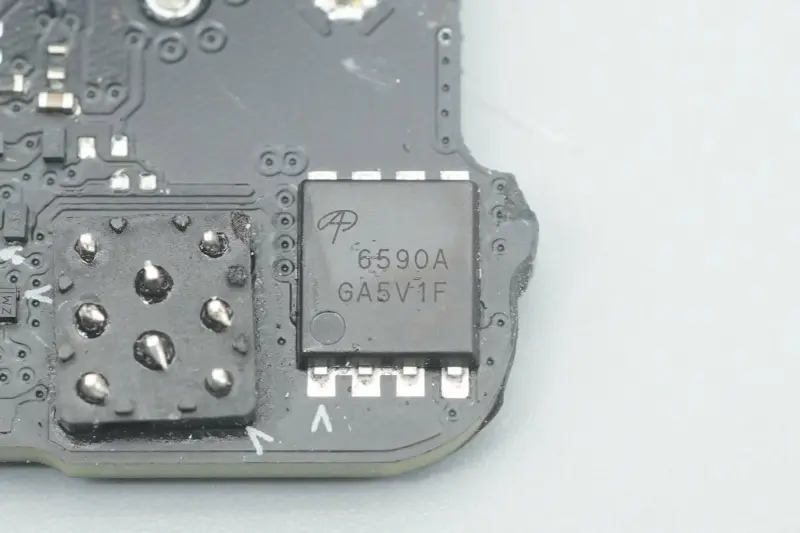

De uitgangs-VBUS-schakelbuis is van AOS, model AON6590A, NMOS-buis, bestand tegen spanning 40V, aan-weerstand 0,99mΩ, verpakt in DFN5*6.

De USB-C-poortaansluiting is via een flexibele printplaat op de hoofdprintplaat aangesloten.

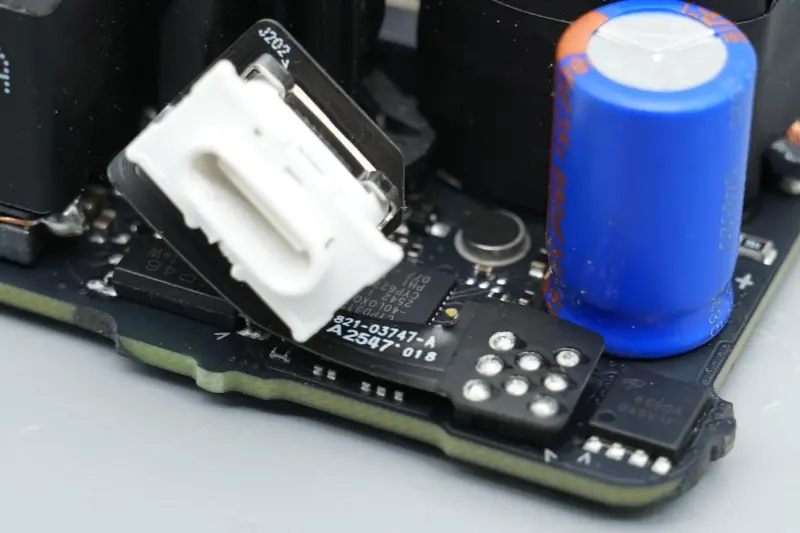

Close-up van de USB-C-poortaansluiting.

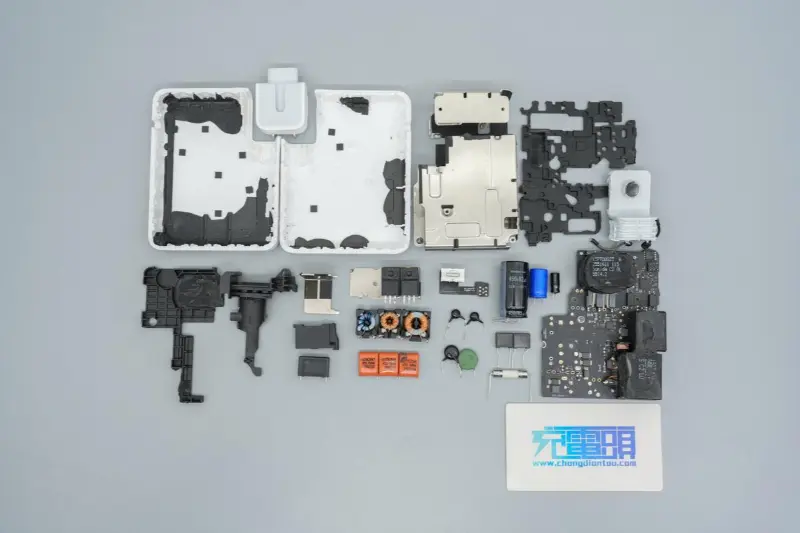

Samenvatting

Apple's nieuwe 140W-snellader A3607 zet de consistente minimalistische ontwerptaal van Apple voort, en het algehele uiterlijk en formaat zijn zeer consistent met de vorige generatie A2452. Er zijn echter enkele detailverschillen: aan de gleuf van de afneembare pinmodule is een metalen clip voor extra bevestiging toegevoegd.

In termen van prestaties is hij niet alleen de vlaggenschipvoeding voor de nieuwe generatie apparaten van Apple, maar ook zeer compatibel met eerdere oude modellen, waardoor apparaten snel kunnen worden opgeladen met een PD3.1-snelheid van 140 W.

De lader maakt nog steeds gebruik van een zeer efficiënte architectuur van PFC + LLC + synchrone step-down, met een compacte algehele lay-out en een solide ontwerp voor warmteafvoer. Wat de kerncomponenten betreft, zijn de voedingsapparaten, op basis van het feit dat de controllers nog steeds chips zijn met hetzelfde onderdeelnummer van NXP, STMicroelectronics, ON Semiconductor en Infineon, vrijwel verenigd als de op maat gemaakte producten van Infineon, waardoor de algehele oplossing intensiever en op maat gemaakt wordt, en de prestaties op het gebied van energie-efficiëntie naar verwachting verder zullen worden verbeterd.
