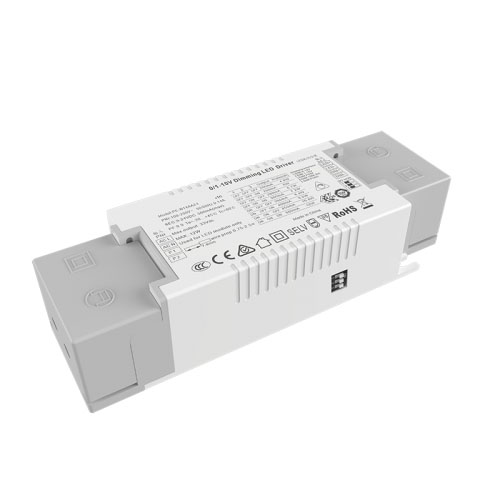

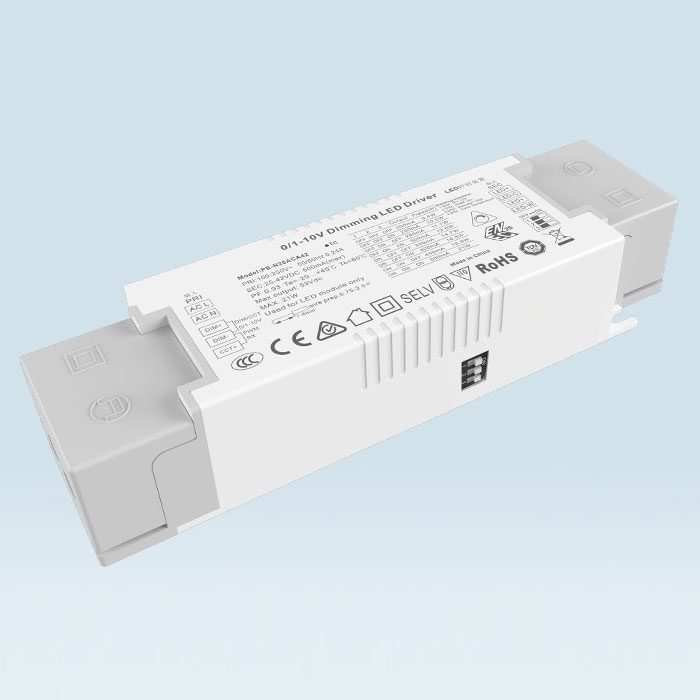

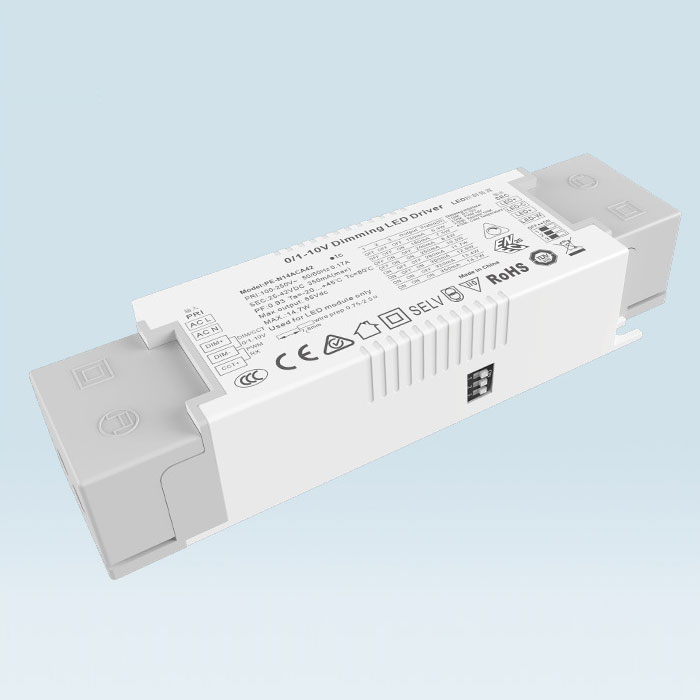

15W constante stroom 0-10V CCT dimbare LED-driver
  • 15W constante stroom 0-10V CCT dimbare LED-driver15W constante stroom 0-10V CCT dimbare LED-driver
  • 15W constante stroom 0-10V CCT dimbare LED-driver15W constante stroom 0-10V CCT dimbare LED-driver
  • 15W constante stroom 0-10V CCT dimbare LED-driver15W constante stroom 0-10V CCT dimbare LED-driver

15W constante stroom 0-10V CCT dimbare LED-driver

STARWELL is een van de fabrikanten en leveranciers van 15W constante stroom 0-10V CCT dimbare LED-drivers in China die 15W constante stroom 0-10V CCT dimbare LED-drivers in de groothandel kunnen leveren. Wij kunnen professionele service en een betere prijs voor u bieden. Als u geïnteresseerd bent in een 15W constante stroom 0-10V CCT dimbare LED-driver, neem dan contact met ons op. Wij volgen de kwaliteit van de zekerheid dat de prijs van het geweten, toegewijde service.

Stuur onderzoek

Een van de Chinese bedrijven die 15W constante stroom 0-10V CCT dimbare LED-driver voor de groothandel aanbiedt, is STARWELL. Voor u kunnen wij betere prijzen en competente service bieden. Mocht u geïntrigeerd zijn door de 15W constante stroom 0-10V CCT dimbare LED-driver, neem dan contact met ons op. Wij houden ons aan de norm van gewetensgedreven, toegewijde dienstverlening, ten koste van kwaliteitsborging. Wij houden ons aan de standaard van gewetensvolle, toegewijde service, zodat u zich veilig kunt voelen.

PE-N14ACA maakt gebruik van tweerichtingssignaalcontrole, één manier om de helderheid te regelen en de andere manier om de kleurtemperatuur te regelen. De gebruikte grondstoffen zijn eerstelijnsmerken en een geïmporteerd chip-ultradiep dimontwerp, dat past bij een verscheidenheid aan intelligente dimsystemen op de markt. PWM-dimuitgang regelt de LED-helderheid en regelt nauwkeurig de kleurtemperatuur. Het siliconenwarmtegeleidingsproces is intern gedoteerd en de warmtebalans van elektronische componenten is stabieler.

15W constante stroom 0-10V CCT dimbare LED-driver Kenmerken:

1. Integreer meerdere interfaces voor dimmen en kleurafstemming

2. 0-10v/1-10v adaptief

3. Digitale besturingsuitgang wordt aangenomen en er is geen stroboscopisch

4. Internationaal algemeen AC-ingangsbereik van 100-250V

5. Natuurlijke luchtkoeling, vochtbestendig, warmtegeleiding en silicagel warmteafvoerproces

6. Diep dimmend ontwerp

7. Meerdere beveiligingsfuncties

8. Uitgang snelle spanningsterminal, veilig en gemakkelijk

9. Krimpontwerp, handig en snel

10. 8 versnellingen huidige selectie

11. TUV CE SAA ENEC-certificaten

12.147.5*43*30mm


15W constante stroom 0-10V CCT dimbare LED-driver Modellijst:

0/1-10V CCT constante stroom dimmen

Serie Dimmen Model Invoer Stroom PF Uitgangsstroom Uitgangsspanning
PE-N14ACA
3-15W flikkervrij		 PWM-10V
100K
Potentiometer eenrichtings-CCT
een manier
dimmen
 PE-N14ACA42 AC100-250V 15W 0,88-0,96PF THD<10% 25-42V 150/180/200/250/280/300/320/350mA
PE-N20ACA
8-20W flikkervrij		 PWM-10V
100K
Potentiometer eenrichtings-CCT
een manier
dimmen
 PE-N20ACA42 AC100-250V 21W 0,88-0,96PF THD<10% 25-42V 200/250/280/300/350/400/450/500mA
PE-N30ACA 15-30W
flikkervrij		 PWM-10V
100K
Potentiometer eenrichtings-CCT
een manier
dimmen
 PE-N30ACA42 AC100-250V 29,4 W 0,88-0,96PF THD<10% 25-42V 350/400/450/500/550/600/650/700mA
PE-N45ACA 30-44W
flikkervrij		 PWM-10V
100K
Potentiometer eenrichtings-CCT
een manier
dimmen
 PE-N45ACA42 AC100-250V 44,1 W 0,88-0,96PF THD<10% 25-42V 700/750/800/850/900/950/1000/1050mA



15W constante stroom 0-10V CCT dimbare LED-drivertoepassing:

1.Led tweekleurige lichtbron

2.Villa intelligente verlichting

3. Draadloos intelligent verlichtingssysteem is toegankelijk

4. Museumverlichting


15W constante stroom 0-10V CCT dimbare LED-driverspecificatie:


Model PE-N14ACA42 PE-N20ACA42
UITGANG Uitgangsspanning 25-42Vdc 25-42Vdc
Maximale uitgangsspanning 42Vdc 42Vdc
Uitgangsspanning zonder belasting 53Vdc 53Vdc
Uitgangsstroom 150/180/200/250/280/300/320/350mA 200/250/280/300/350/400/450/500mA
Uitgangsvermogen 3,75 W ~ 14,7 W 5W~21W
Stroboscoopniveau Flikkervrij
Dimbereik 0 ~ 100%, LED dimmen vanaf 0,03%
PWM-dimfrequentie >3600 Hz
Huidige nauwkeurigheid ±3%
Uitschakelmodus Actief signaal, geen signaaltoegang, voert de maximale ingestelde stroom uit
INVOER Diminterface 0-10V 1-10V 10vpwm 100k potentiometer signaalinterfacestroom <0,1mA
Ingangsspanningsbereik 100-250Vac
Frequentie 50/60 Hz
Invoerstroom <0,16A ac110v <0,25A ac110v
Krachtfactor PF>0,99/100V PF>0,99/100V
THD 230Vac@THD <10% (bij volledige belasting)
Efficiëntie (typ.) 82% 85,6%
Inschakelstroom (typ.) koude start20A@230Vac koude start20A@230Vac
Anti-golf L-N: 2kV
Lekstroom <0,25mA/230Vac
OMGEVING Werktemperatuur ta: 45°C tc: 80°C
Werkvochtigheid 20 ~ 95% RV, niet-condenserend
Opslagtemperatuur, vochtigheid -40~80°C°, 10~95%RH
Temp.Coëfficiënt ±0,03%/°C(0-50)°C
Trillingen 10~500Hz, 2G 12min./1cyclus, periode voor 72min. elk langs de X-, Y- en Z-assen.
BESCHERMING Bescherming tegen oververhitting Intelligent aanpassen of uitschakelen van de uitgangsstroom als de PCB-temperatuur ≥110°C, automatisch herstelt.
Bescherming tegen overbelasting Schakel de uitgang uit wanneer nominaal vermogen ≥102%, automatisch herstelt.
Kortsluitingsbeveiliging Automatisch uitgeschakeld als kortsluiting optreedt, automatisch herstelt.
Bescherming tegen niet-belasting uitgangsconstante spanning.
VEILIGHEID
& EMC		 Bestand tegen spanning I/P-O/P: 3750Vac
Isolatieweerstand I/P-O/P: 100MΩ/500VDC/25°C/70%RH
Veiligheidsnormen IEC/EN61347-1, IEC/EN61347-2-13
EMC-emissie EN55015, EN61000-3-2 Klasse C, IEC61000-3-3
EMC-immuniteit EN61000-4-2,3,4,5,6,8,11, EN61547
Stroboscoopteststandaard IEEE 1789
ANDEREN Dimensie 147,5(117)×43×30mm(L×B×H)
Inpakken PE-zak
Gewicht (GW) 187g±10g
Opmerkingen 1. Conventionele producten worden geregeld door één manier om de helderheid aan te passen en één manier om de kleurtemperatuur aan te passen. Sommige intelligente systemen op de markt worden bestuurd door twee manieren om de helderheid aan te passen om kleuren te mengen. Er zijn speciale instructies nodig en ons bedrijf hanteert overeenkomstige procedures 2. De gemeten parameters worden uitgevoerd onder een ingangsomgeving van 230 V AC van 25 graden 3.Constante stroomvoorziening, in de niet-dimstatus is de uitgangsstroom de maximale ingestelde waarde 4. De spanning die op de lamp is aangesloten, moet binnen het gemarkeerde spanningsbereik van de voeding liggen 5. Dit product maakt gebruik van warmtegeleiding silicagel warmteafvoerproces om de interne temperatuur in evenwicht te brengen en de veiligheid en betrouwbaarheid van het product te garanderen 6. Testafstand van de signaallijn: 1,5 vierkante afgeschermde draad, 200 m met 20 voedingen. Vanwege de afstandsfactor is de afstand verlengd en het aantal controles zal worden verminderd


Dimensie:

Etiket:

LED Huidige selectie:

Na de huidige instelling met de DIP-schakelaar schakelt u het apparaat uit en vervolgens weer in om de nieuwe stroom effectief te maken.

Bijvoorbeeld LED 3,2V/stks: 9-24V kan 3-7 stuks LED's in serie voeden, 25-42V kan 7-12 stuks LED's voeden, het maximale aantal LED's in serie is afhankelijk van de werkelijke spanning van de LED.


Schakelschema:

Het gebruik van begeleiding:

Het invoeruiteinde van het product is voorzien van een invoerleidingaandrukdeksel met zelfborgende klem. Gebruik een platte schroevendraaier om hem gelijkmatig naar boven te duwen en hem langzaam open te kantelen om de ingangsterminal bloot te leggen, sluit AC-stroomlijn L en nullijn n aan en sluit de uitgangsterminal aan volgens de productidentificatie. Let op de positieve en negatieve polen. Let op

1. Let er bij het gebruik van deze voeding op dat u het ingangs- en uitgangseinde van elkaar onderscheidt. Sluit de bedrading correct aan en schakel deze pas in nadat u de opmerking hebt gecontroleerd

2. Sluit eerst de belasting aan op de DC-uitgang, controleer of deze correct is en schakel vervolgens de voeding in; Als in de constante stroommodus het open circuit is ingeschakeld, schakelt u de voeding uit en sluit u de LED aan nadat de aan de uitgang opgeslagen elektrische energie is vrijgegeven, anders kan de LED doorbranden.

3. Deze powerdriver wordt alleen gebruikt voor LED-lampen. Het ingangsspanningsbereik van het product is AC 100-265V. Wanneer het wordt gebruikt binnen het gespecificeerde uitgangsspannings- en stroombereik, is de omgevingstemperatuur -20 tot + 45 ℃ en kan het oppervlak niet worden bedekt met thermisch isolatiekatoen en andere items die de warmteafvoer van het product blokkeren. In de omgeving die voldoet aan de servicevoorwaarden van het product, geniet dit product een gratis garantie van vijf jaar. Oplossingen voor veel voorkomende problemen tijdens gebruik:

1. Het product werkt niet wanneer het is ingeschakeld:

Controleer of de drukdraad goed is aangesloten, druk nogmaals op de klem van de drukdraad,

Of de positieve en negatieve polen van de LED-lamp correct zijn,

Of de in- en uitgang verkeerd zijn aangesloten.

Controleer of de signaaldraad kortgesloten is (of de signaallamp aan kan als deze losgekoppeld is)

2. Flitslamp inschakelen: 1. Als de lamp knippert, controleer dan of de spanning van de LED-lamp binnen het voedingsspanningsbereik ligt

3. Geen aanpassing van de kleurmengtemperatuur of helderheid:

Controleer of de signaalleiding is aangesloten of kortgesloten.

Alleen de helderheid kan worden aangepast, de kleurmengtemperatuur niet. Controleer of het systeem een ​​tweewegsysteem is dat tegelijkertijd de helderheid, temperatuur en kleur aanpast

4. Omdat de voeding wordt geregeld door het laagspanningslijnnummer, moeten bij feitelijk gebruik zoveel mogelijk afgeschermde signaallijnen worden gebruikt om de regelhoeveelheid en afstand te garanderen


Verschil tussen 0-10V en 1-10V:

1. Wanneer de 0 / 10V-dimmer is ingesteld op de maximale 10V, zal de uitgangsstroom 100% van het uitgangsvermogen bereiken en de helderheid 100%. Wanneer de 0-10V-dimmer wordt afgesteld op 0V, is de stroom het minimum en wordt het licht uitgeschakeld; Wanneer het dimmen van 1-10V wordt afgesteld op 1V, is de stroom het minimum en is het licht uit.

2.Verschil tussen 0-10V en 1-10V dimmen: verschillende start- en sluitspanning, 0-10V is ingeschakeld op 0,7V, (de minimale helderheid) 1-10V is ingeschakeld op 1,2V (de minimale helderheid).

3. Digitale dimdriver 0-10V en 1-10V dimmen automatische identificatie twee dimmodi.

4. Hetzelfde signaalcircuit regelt tegelijkertijd licht en donker.

5.Dimmer (dimsysteem) is onderverdeeld in 0-10V en 1-10V dimsignalen.

6. De dimcompatibiliteit is gerelateerd aan de besturingsafstand van de signaallijn en het aantal besturingsvoedingen. Als het getal te groot is of de signaallijn te lang is, zullen er problemen optreden zoals het niet lager kunnen afstellen en het niet afstellen.
