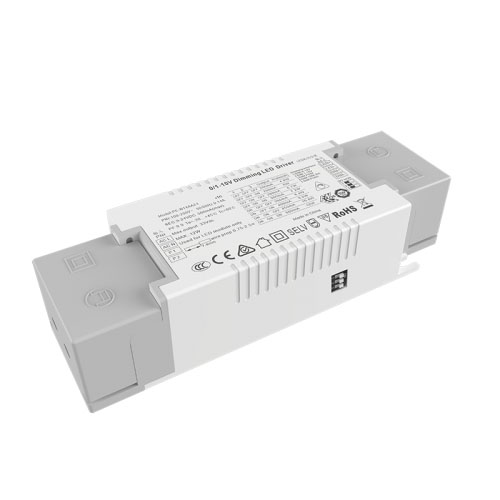

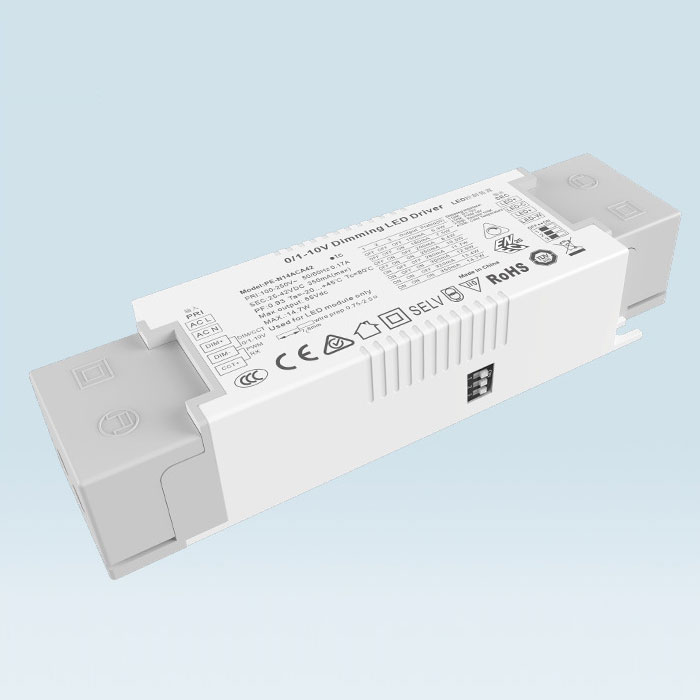

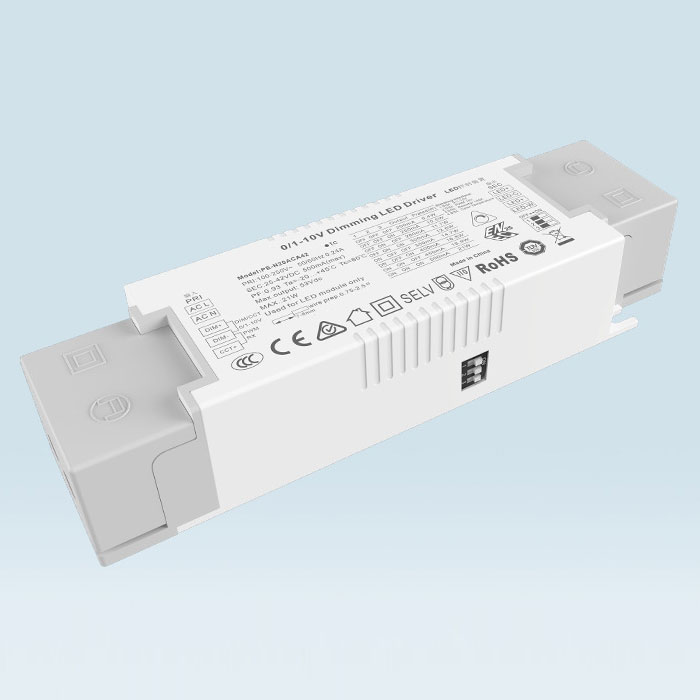

China 45W constante stroom 0-10V CCT dimbare LED-driver leveranciers, fabrikanten - fabrieks directe prijs

U bent van harte welkom om naar onze fabriek te komen om de nieuwste, lage prijs en hoogwaardige 45W constante stroom 0-10V CCT dimbare LED-driver te kopen. STARWELL kijkt ernaar uit om met u samen te werken.

PE-N45ACA maakt gebruik van tweerichtingssignaalcontrole, één manier om de helderheid te regelen en de andere manier om de kleurtemperatuur te regelen. De gebruikte grondstoffen zijn eerstelijnsmerken en een geïmporteerd chip-ultradiep dimontwerp, dat past bij een verscheidenheid aan intelligente dimsystemen op de markt. PWM-dimuitgang regelt de LED-helderheid en regelt nauwkeurig de kleurtemperatuur. Het siliconenwarmtegeleidingsproces is intern gedoteerd en de warmtebalans van elektronische componenten is stabieler.

45W constante stroom 0-10V CCT dimbare LED-driver Kenmerken:

1. Integreer meerdere interfaces voor dimmen en kleurafstemming

2. 0-10v/1-10v adaptief

3. Digitale besturingsuitgang wordt aangenomen en er is geen stroboscopisch

4. Internationaal algemeen AC-ingangsbereik van 100-250V

5. Natuurlijke luchtkoeling, vochtbestendig, warmtegeleiding en silicagel warmteafvoerproces

6. Diep dimmend ontwerp

7. Meerdere beveiligingsfuncties

8. Uitgang snelle spanningsterminal, veilig en gemakkelijk

9. Krimpontwerp, handig en snel

10. 8 versnellingsstroomselectie

11. TUV CE SAA ENEC-certificaten

12.147.5*43*30mm

45W constante stroom 0-10V CCT dimbare LED-driver Modellijst:

0/1-10V CCT constante stroom dimmen

Serie	Dimmen	Model	Invoer	Stroom	PF	Uitgangsstroom	Uitgangsspanning
PE-N14ACA 3-15W flikkervrij	PWM-10V 100K Potentiometer eenrichtings-CCT een manier dimmen	PE-N14ACA42	AC100-250V	15W	0,88-0,96PF THD<10%	25-42V	150/180/200/250/280/300/320/350mA
PE-N20ACA 8-20W flikkervrij	PWM-10V 100K Potentiometer eenrichtings-CCT een manier dimmen	PE-N20ACA42	AC100-250V	21W	0,88-0,96PF THD<10%	25-42V	200/250/280/300/350/400/450/500mA
PE-N30ACA 15-30W flikkervrij	PWM-10V 100K Potentiometer eenrichtings-CCT een manier dimmen	PE-N30ACA42	AC100-250V	29,4 W	0,88-0,96PF THD<10%	25-42V	350/400/450/500/550/600/650/700mA
PE-N45ACA 30-44W flikkervrij	PWM-10V 100K Potentiometer eenrichtings-CCT een manier dimmen	PE-N45ACA42	AC100-250V	44,1 W	0,88-0,96PF THD<10%	25-42V	700/750/800/850/900/950/1000/1050mA

45W constante stroom 0-10V CCT dimbare LED-drivertoepassing:

1.Led tweekleurige lichtbron

2.Villa intelligente verlichting

3. Draadloos intelligent verlichtingssysteem is toegankelijk

4. Museumverlichting

45W constante stroom 0-10V CCT dimbare LED-driverspecificatie:

Model		PE-N30ACA42	PE-N45ACA42
UITGANG	Uitgangsspanning	25-42Vdc	25-42Vdc
	Maximale uitgangsspanning	42Vdc	42Vdc
	Uitgangsspanning zonder belasting	53Vdc	53Vdc
	Uitgangsstroom	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	Uitgangsvermogen	8,75 W ~ 29,4 W	17,5W~44,1W
	Stroboscoopniveau	Flikkervrij
	Dimbereik	0 ~ 100%, LED dimmen vanaf 0,03%
	PWM-dimfrequentie	>3600 Hz
	Huidige nauwkeurigheid	±3%
	Uitschakelmodus	Actief signaal, geen signaaltoegang, voert de maximale ingestelde stroom uit
INVOER	Diminterface	0-10V 1-10V 10vpwm 100k potentiometer signaalinterfacestroom <0,1mA
	Ingangsspanningsbereik	100-250Vac
	Frequentie	50/60 Hz
	Invoerstroom	<0,3A ac110v	<0,5A ac110v
	Krachtfactor	PF>0,99/100V	PF>0,99/100V
	THD	230Vac@THD <10% (bij volledige belasting)
	Efficiëntie (typ.)	87%	88%
	Inschakelstroom (typ.)	koude start20A@230Vac	koude start20A@230Vac
	Anti-golf	L-N: 2kV
	Lekstroom	<0,25mA/230Vac
OMGEVING	Werktemperatuur	ta: 45°C tc: 80°C
	Werkvochtigheid	20 ~ 95% RV, niet-condenserend
	Opslagtemperatuur, vochtigheid	-40~80°C°, 10~95%RH
	Temp.Coëfficiënt	±0,03%/°C(0-50)°C
	Trillingen	10~500Hz, 2G 12min./1cyclus, periode van 72min. elk langs de X-, Y- en Z-assen.
BESCHERMING	Bescherming tegen oververhitting	Intelligent aanpassen of uitschakelen van de uitgangsstroom als de PCB-temperatuur ≥110°C, automatisch herstelt.
	Bescherming tegen overbelasting	Schakel de uitgang uit wanneer nominaal vermogen ≥102%, automatisch herstelt.
	Kortsluitingsbeveiliging	Automatisch uitgeschakeld als kortsluiting optreedt, automatisch herstelt.
	Bescherming tegen niet-belasting	uitgangsconstante spanning.
VEILIGHEID & EMC	Bestand tegen spanning	I/P-O/P: 3750Vac
	Isolatieweerstand	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Veiligheidsnormen	IEC/EN61347-1, IEC/EN61347-2-13
	EMC-emissie	EN55015, EN61000-3-2 Klasse C, IEC61000-3-3
	EMC-immuniteit	EN61000-4-2,3,4,5,6,8,11, EN61547
	Stroboscoopteststandaard	IEEE 1789
ANDEREN	Dimensie	160(130)×43×30mm(L×B×H)
	Inpakken	PE-zak
	Gewicht (GW)	245g±10g
Opmerkingen	Conventionele producten worden geregeld via één manier voor aanpassing van de helderheid en één manier voor aanpassing van de kleurtemperatuur. Sommige intelligente systemen op de markt worden bestuurd door twee manieren om de helderheid aan te passen om kleuren te mengen. Er zijn speciale instructies nodig en ons bedrijf hanteert overeenkomstige procedures De gemeten parameters worden uitgevoerd onder een ingangsomgeving van 230V AC van 25 graden Voeding met constante stroom, in niet-dimbare toestand is de uitgangsstroom de maximaal ingestelde waarde De spanning die op de lamp is aangesloten, moet binnen het gemarkeerde spanningsbereik van de voeding liggen Dit product maakt gebruik van het warmtegeleidingsproces van silicagel om de interne temperatuur in evenwicht te brengen en de veiligheid en betrouwbaarheid van het product te garanderen Testafstand van signaallijn: 1,5 vierkante afgeschermde draad, 200 m met 20 voedingen. Vanwege de afstandsfactor is de afstand verlengd en het aantal controles zal worden verminderd

Dimensie:

Etiket:

Led Huidige selectie:

DIP-schakelaar voor snelle selectie van 8 optionele stromen (zie onderstaande tabel).

Na de huidige instelling met de DIP-schakelaar schakelt u het apparaat uit en vervolgens weer in om de nieuwe stroom effectief te maken.

Bijvoorbeeld LED 3,2V/stks: 9-24V kan 3-7 stuks LED's in serie voeden, 25-42V kan 7-12 stuks LED's voeden, het maximale aantal LED's in serie is afhankelijk van de werkelijke spanning van de LED.

Schakelschema:

Het gebruik van begeleiding:

Het invoeruiteinde van het product is voorzien van een invoerleidingaandrukdeksel met zelfborgende klem. Gebruik een platte schroevendraaier om hem gelijkmatig naar boven te duwen en hem langzaam open te kantelen om de ingangsterminal bloot te leggen, sluit AC-stroomlijn L en nullijn n aan en sluit de uitgangsterminal aan volgens de productidentificatie. Let op de positieve en negatieve polen. Let op

1. Let er bij het gebruik van deze voeding op dat u het ingangs- en uitgangseinde van elkaar onderscheidt. Sluit de bedrading correct aan en schakel deze pas in nadat u de opmerking hebt gecontroleerd

2. Sluit eerst de belasting aan op de DC-uitgang, controleer of deze correct is en schakel vervolgens de voeding in; Als in de constante stroommodus het open circuit is ingeschakeld, schakelt u de voeding uit en sluit u de LED aan nadat de aan de uitgang opgeslagen elektrische energie is vrijgegeven, anders kan de LED doorbranden.

3. Deze powerdriver wordt alleen gebruikt voor LED-lampen. Het ingangsspanningsbereik van het product is AC 100-265V. Wanneer het wordt gebruikt binnen het gespecificeerde uitgangsspannings- en stroombereik, is de omgevingstemperatuur -20 tot + 45 ℃ en kan het oppervlak niet worden bedekt met thermisch isolatiekatoen en andere items die de warmteafvoer van het product blokkeren. In de omgeving die voldoet aan de servicevoorwaarden van het product, geniet dit product een gratis garantie van vijf jaar.

Oplossingen voor veel voorkomende problemen tijdens het gebruik:

1. Het product werkt niet wanneer het is ingeschakeld:

Controleer of de drukdraad goed is aangesloten, druk nogmaals op de klem van de drukdraad,

Of de positieve en negatieve polen van de LED-lamp correct zijn,

Of de in- en uitgang verkeerd zijn aangesloten.

Controleer of de signaaldraad kortgesloten is (of de signaallamp aan kan als deze losgekoppeld is)

2. Flitslamp inschakelen: 1. Als de lamp knippert, controleer dan of de spanning van de LED-lamp binnen het voedingsspanningsbereik ligt

3. Geen aanpassing van de kleurmengtemperatuur of helderheid:

Controleer of de signaalleiding is aangesloten of kortgesloten.

Alleen de helderheid kan worden aangepast, de kleurmengtemperatuur niet. Controleer of het systeem een tweewegsysteem is dat tegelijkertijd de helderheid, temperatuur en kleur aanpast

4. Omdat de voeding wordt geregeld door het laagspanningslijnnummer, moeten bij feitelijk gebruik zoveel mogelijk afgeschermde signaallijnen worden gebruikt om de regelhoeveelheid en afstand te garanderen

Verschil tussen 0-10V en 1-10V:

1. Wanneer de 0 / 10V-dimmer is ingesteld op de maximale 10V, zal de uitgangsstroom 100% van het uitgangsvermogen bereiken en de helderheid 100%. Wanneer de 0-10V-dimmer wordt afgesteld op 0V, is de stroom het minimum en wordt het licht uitgeschakeld; Wanneer het dimmen van 1-10V wordt afgesteld op 1V, is de stroom het minimum en is het licht uit.

2.Verschil tussen 0-10V en 1-10V dimmen: verschillende start- en sluitspanning, 0-10V is ingeschakeld op 0,7V, (de minimale helderheid) 1-10V is ingeschakeld op 1,2V (de minimale helderheid).

3. Digitale dimdriver 0-10V en 1-10V dimmen automatische identificatie twee dimmodi.

4. Hetzelfde signaalcircuit regelt tegelijkertijd licht en donker.

5.Dimmer (dimsysteem) is onderverdeeld in 0-10V en 1-10V dimsignalen.

6. De dimcompatibiliteit is gerelateerd aan de besturingsafstand van de signaallijn en het aantal besturingsvoedingen. Als het getal te groot is of de signaallijn te lang is, zullen er problemen optreden zoals het niet lager kunnen afstellen en het niet afstellen.
